礦用主通風機在線監控系統
系統概述：

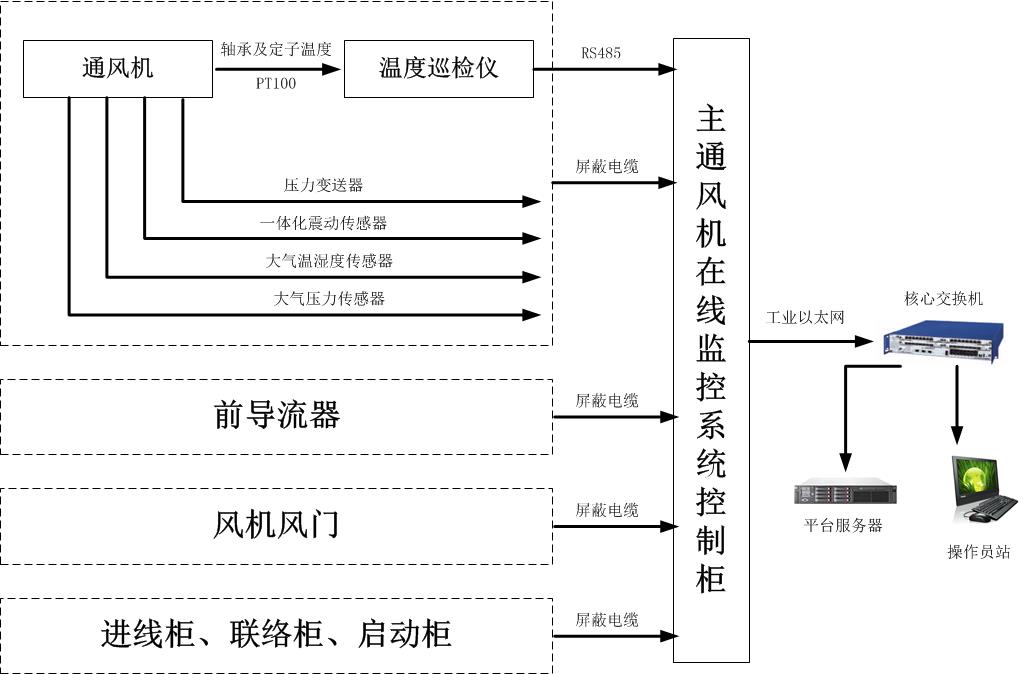

礦用主通風機在線監控系統實現了風機運行的遠程實時監控、風機停運報警等功能。系統采用多種智能傳感器與各種外圍電路相結合的方式，配以專用軟件對各種運行參數、狀態、位置、開關量和視頻圖像進行采集，能夠?qū)崿F(xiàn)通風機的性能參數在線監測、故障保護、遠程操控和智能化運行管理。系統采用多種數據遠程傳輸模式，適合于各種煤礦通訊條件，為煤礦提供最及時、安全、可靠、便捷、經濟、易維護的安全監控手段，實現現場風機系統的無人值守在線監控。
系統功能：
Ø模擬量采集
溫度參數：電機前軸瓦溫度、電機后軸瓦溫度、繞組溫度等。
電氣參數：電壓、電流、功率等
氣動參數：全壓、靜壓、動壓、風量、風速等
Ø數字量采集
電機狀態、風門狀態
Ø視頻圖像采集
Ø峰谷分時電量計量
Ø提供各種參數和運行情況的監測數據、曲線、報表和通風機日常工作管理
Ø根據司機或調度員的操作指令控制通風機系統設備完成啟動、停車、倒臺、反風、等操作程序，可按預定程序自動控制通風機系統設備的操作
Ø有智能診斷系統，能自動分析監測數據，故障時能自動采取安全保護，減少停機、停風時間
主要參數：
Ø傳輸方式：
核心控制器與地面監控機房采用光纜傳輸，速率10M/100Mbps
Ø傳輸距離：
核心控制器到地面監控機房傳輸距離：20km（單模，波長1310nm，使用MGTSV-B礦用阻燃光纜）
Ø控制執行時間：≤30S
Ø畫面響應時間：調出整幅畫面85％的響應時間≤2S，其余畫面≤5S
Ø系統傳輸誤差≤1.0％
Ø誤碼率≤10－8
Ø系統供電：地面中心站為AC 220V
