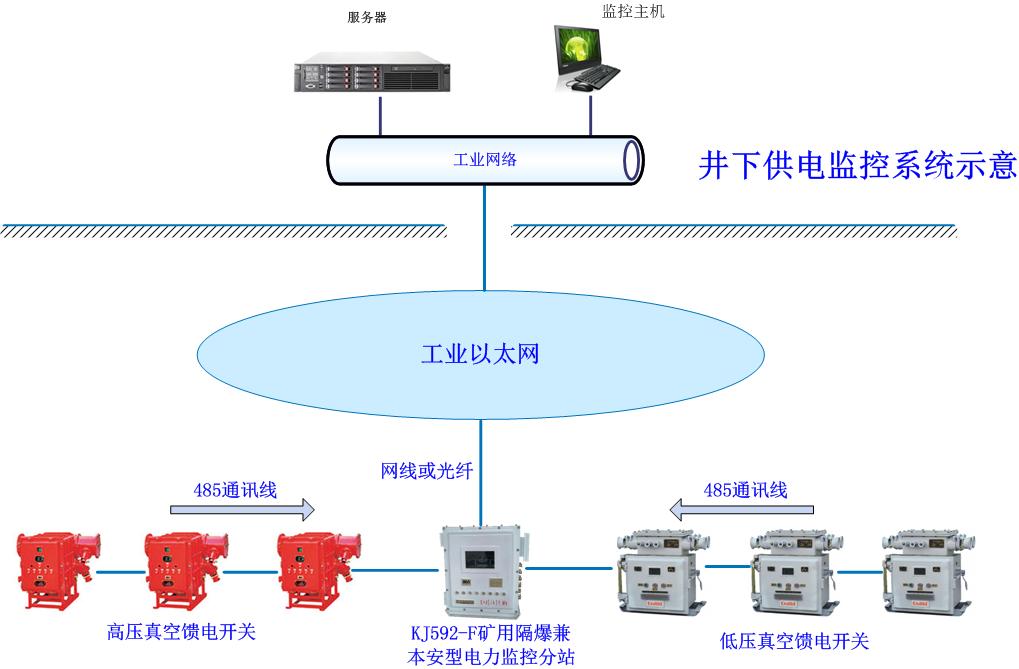

系統概述：
礦用供電監控系統包括中央及采區變電所的供電設備監控，以綜合通訊網關為控制核心，通過與高、低壓開關內智能保護器的通訊，讀取高、低壓開關的各類監測數據，如分合閘狀態、電流、電壓、功率、實時與歷史報警等，并可以對開關進行分合閘控制，實現開關的“遙控、遙測、遙信、遙調”，提高供電系統可靠性。
系統功能：
Ø系統可實時監測電壓、電流、功率、電度等參數
Ø系統可通過地面遠程控制高壓開關、饋電開關、磁力起動器的分合閘動作，并可完成復位操作
Ø系統可通過地面遠程設置各類開關的保護參數值功能
Ø系統可對各類開關進行漏電和電流等試驗功能
Ø系統具有存儲和查詢功能，對監測監控到的所有數據進行分類存儲在硬盤中
Ø系統具有自診斷功能，當系統中各設備發生故障時，報警并記錄故障時刻和故障設備，以供查詢及打印
Ø系統具有權限管理功能
Ø系統具有通訊功能和軟件自監視功能
Ø系統具有備用電源，當電網停電后，系統可繼續工作2小時以上
主要參數：
Ø傳輸方式：
分站與地面監控機房采用光纜傳輸，速率10M/100Mbps
分站與終端各類開關采用通訊電纜傳輸，通訊方式為RS485，傳輸速率可調，系統巡檢周期：≤30S
Ø傳輸距離：
分站到地面監控機房傳輸距離：20km（單模，波長1310nm，使用MGTSV-B礦用阻燃光纜）
分站到終端開關傳輸距離：2km（使用MHYVRP礦用通信電纜）
Ø控制執行時間：≤30S
Ø畫面響應時間：調出整幅畫面85％的響應時間≤2S，其余畫面≤5S
Ø模擬量傳輸處理誤差：對高壓真空配電裝置、饋電開關、磁力起動器所采集的模擬量：
Ø系統傳輸誤差≤1.0％
Ø誤碼率≤10－8
Ø系統供電：地面中心站為AC 220V，井下設備為AC 660V/127V
