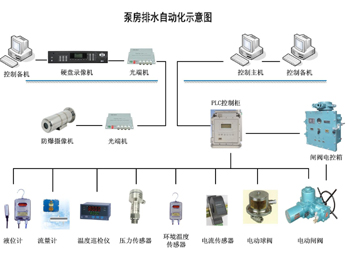

系統概述：
礦用排水自動監控系統包括中央泵房和各采區排水點的自動排水，通過各類傳感器采集泵房水倉水位、設備溫度、管路流量、管路正負壓、電機與啟動器狀態等系統變量，通過核心控制設備進行綜合分析與判斷，實現泵房電動閥門、水泵電機等設備的全自動或半自動運行，從而實現排水系統的自動化。
系統功能：
Ø系統根據水倉水位的變化，結合電力設備能耗分時計費和“移峰填谷”的原則，編程確定開停水泵的時間，從而達到節能降耗目的
Ø在線監測并實時顯示水倉水位、水泵流量、真空度、電機電流、電壓、電動球閥和電動閘閥的狀態、電機和水泵的各部件溫度等
Ø實時在線檢測水倉水位，當水位達到上限時能夠報警，自動開啟水泵；當水位達到下限時，發出聲光信號，自動停泵
Ø系統具有自動，半自動和手動三種工作模式，并能在三種模式之間進行切換，這種切換不會影響已經運行的水泵，以達到真正的無縫銜接
Ø排水自動化系統具有完善的故障報警和保護功能，當系統監測到故障狀態時給出聲光報警，并在屏幕上顯示故障報警界面，等待操作人員處置；若在一定時間內操作人員未給出應答，則PAMC系統自動進入開停水泵程序
Ø排水自動化系統具有歷史記錄功能，記錄每臺水泵的運行時間，啟動次數。在各泵性能均衡的條件下，各泵采用輪換工作制。在各泵效率有差異時，系統優先啟動效率高的水泵；另外，系統還定期啟動效率低的備用泵，以防其長期閑置而損壞。
Ø排水自動化系統保留原手動控制，即當PLC控制系統故障時，可恢復原來的人工控制系統
Ø系統具有備用電源，當電網停電后，系統可繼續工作2小時以上
主要參數：
Ø傳輸方式：
核心控制器與地面監控機房采用光纜傳輸，速率10M/100Mbps
Ø傳輸距離：
核心控制器到地面監控機房傳輸距離：20km（單模，波長1310nm，使用MGTSV-B礦用阻燃光纜）
Ø控制執行時間：≤30S
Ø畫面響應時間：調出整幅畫面85％的響應時間≤2S，其余畫面≤5S
Ø系統傳輸誤差：≤1.0％
Ø誤碼率：≤10－8
Ø系統供電：地面中心站為AC 220V，井下設備為AC 660V/127V
