1、產品描述

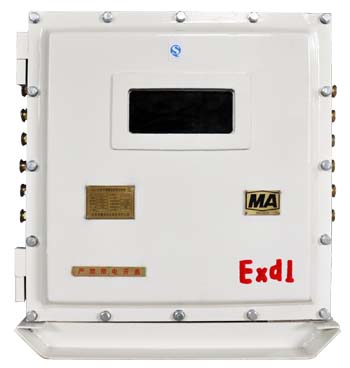

KJJ127礦用隔爆型環網交換機(以下簡稱交換機)的核心組件是赫斯曼公司MS4128千兆工業以太網交換機。該產品適用于有甲烷、煤塵爆炸性氣體混合物的煤礦井下場所，用于組建井下高速工業以太網絡，交換具備以太網電通訊接口或光通信接口設備的數據，用于構建煤礦綜合自動化100M/1000M網絡平臺。與具有以太網通訊接口的其它礦用設備配接使用。
2、產品特點
Ø支持物理雙環組網
Ø8個千兆以太網光接口，百兆RJ45接口數量最大可擴展至32個，百兆光口數量最大可擴展至32個
Ø實現多種冗余，包括冗余環，RSTP（快速生成樹），冗余環-環之間耦合，電源冗余；
Ø網絡管理功能包括串口網管、基于WEB 的網管、SNMP V1/V2/V3，可以將網絡設備的狀態信息以OPC 方式傳遞到HMI/ SCADA 軟件中，從而將網絡監控與其他智能設備的監控集成一體；
Ø支持一組針對連接性和接入控制、全面的安全功能，其中包括ACL、VLAN、身份認證、端口級安全、支持802.1x及其擴展的網絡服務；
Ø單一IP管理可以支持故障檢測、虛擬LAN創建和更改、安全和QoS控制等功能；
3、產品參數
|
認證 |
|
|
防爆標志 |
Exd I |
|
防爆合格證號 |
11121507 |
|
煤安標志號 |
MHC120074 |
|
生產許可證編號 |
XK06-014-01119 |
|
主要電氣參數 |
|
|
輸入電壓 |
AC127V/50Hz |
|
輸入電壓范圍 |
AC85V～AC260V |
|
工作電流 |
0.5A |
|
功耗 |
≤100W |
|
千兆以太網光信號接口 |
|
|
接口數量 |
8個 |
|
傳輸方式 |
全雙工TCP/IP光傳輸 |
|
傳輸速率 |
1000Mbps |
|
發射功率 |
-10～0dBm；（波長為1310nm的MGTSV煤礦用阻燃單模通信光纜） |
|
接受靈敏度 |
≤-20dBm |
|
最大傳輸距離 |
10km（與同種型號交換機連接，使用波長1310nm 單模光 纖，MGTSV-（2-72）B型光纜, MGTSV-（1～148）×1型光纜，衰減系數不大于0.5dB/km；光纖接點總數8個，其中熱熔接點3個，冷熔接點3個，活動連接點2個） |
|
百兆以太網光信號接口 |
|
|
接口數量 |
8個 |
|
傳輸方式 |
全雙工TCP/IP光傳輸 |
|
傳輸速率 |
100Mbps |
|
發射功率 |
-15～0dBm；（波長為1310nm的MGTSV煤礦用阻燃單模通信光纜） |
|
接收靈敏度 |
≤-20dBm |
|
最大傳輸距離 |
10km（與同種型號交換機連接，使用波長1310nm單模光纖， MGTSV-（2-72）B型光纜, MGTSV-（1～148）×1型光纜，衰減系數不大于0.5dB/km；光纖接點總數8個，其中熱熔接點3個，冷熔接點3個，活動連接點2個） |
|
百兆以太網電信號接口 |
|
|
接口數量 |
24個 |
|
傳輸方式 |
全雙工TCP/IP傳輸協議 |
|
傳輸速率 |
10/100 Mbps自適應 |
|
信號工作電壓峰峰值 |
1.0V～5.0V |
|
傳輸距離 |
100m；（使用CAT5、CAT6類網絡雙絞線） |
|
機械參數 |
|
|
材質 |
Q235 |
|
重量 |
154KG |
|
外形尺寸 |
L734mm×W348mm×H754mm |
|
喇叭口數量 |
36 |
|
喇叭口類型 |
A1喇叭口 |
|
出線孔螺紋規格 |
M24×1.5 |
|
大氣壓力 |
80kPa～106kPa |
|
環境溫度 |
0℃～40℃ |
|
相對濕度 |
≤95% RH（＋25℃） |
|
其他 |
無顯著振動和沖擊的場合 |
|
煤礦井下在有甲烷、煤塵爆炸性氣體混合物，但無破壞絕緣的氣體或蒸汽的場合 |
|
