產品簡介:

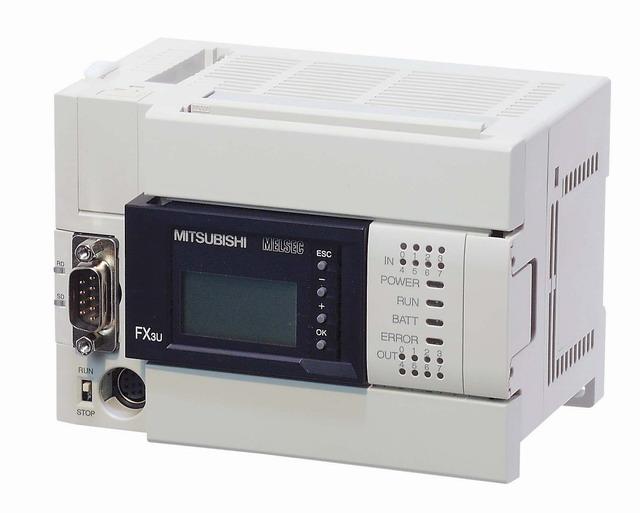

三菱FX系列PLC的新產品FX3U與之前的FX系列產品相比其定位功能得到了提高，FX3U的定位功能主要有以下幾點：
一、PLC主體的脈沖輸出由兩個個增加到三個
二、定位指令增加
三、可擴展高速脈沖輸出模塊FX3U-2HSY-ADP用于定位
四、 可擴展定位模塊FX3U-20SSC-H模塊用于定位
五、 可連接FX系列之前的定位模塊
詳細說明;
【基本性能大幅提升】 ·CPU處理速度達到了0.065us/基本指令。 ·內置了高達64K步的大容量RAM存儲器。 ·大幅增加了內部軟元件的數量。 ·強化了指令的功能，提供了多達209條應用指令，包括像與三菱變頻器通訊的指令，CRC計算指令，產生隨機數指令等等。
【集成業界領先的功能】 ·晶體管輸出型的基本單元內置了3軸獨立最高100kHz的定位功能，并且增加了新的定位指令：帶DOG搜索的原點回歸（DSZR），中斷單速定位（DVIT）和表格設定定位（TBL），從而使得定位控制功能更加強大，使用更為方便。 ·內置6點同時100kHz的高速計數功能，雙相計數時可以進行4倍頻計數.
【強大的擴展性】 ·增強了通信的功能，其內置的編程口可以達到115.2kbps的高速通信，而且最多可以同時使用3個通信口（包括編程口在內）。 ·新增了高速輸入輸出適配器，模擬量輸入輸出適配器和溫度輸入適配器，這些適配器不占用系統點數，使用方便，在FX3U的左側最多可以連接10臺特殊適配器。其中通過使用高速輸入適配器可以實現最多8路、最高200kHz的高速計數。通過使用高速輸出適配器可以實現最多4軸、最高200kHz的定位控制，繼電器輸出型的基本單元上也可以通過連接該適配器進行定位控制。 ·通過CC-Link網絡的擴展可以實現最啻?84點（包括遠程I/O在內）的控制。 ·可以選裝高性能的顯示模塊（FX3U-7DM）可以顯示用戶自定義的英文、數字和日文漢字信息，最多能夠顯示：半角16個字符(全角8個字符)× 4行。在該模塊上可以進行軟元件的監控、測試，時鐘的設定，存儲器卡盒與內置RAM間程序的傳送、比較等操作。另外，還可以將該顯示模塊安裝在控制柜的面板上.
【其他】 FX3U系列PLC編程軟件：需要GX Developer 8.23Z以上版本。
