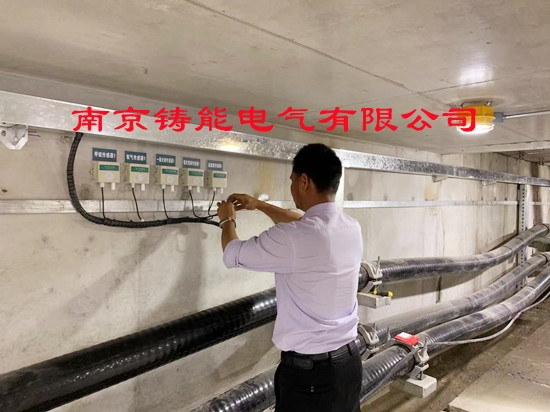

南京鑄能電氣有限公司自主研發的電纜隧道綜合監測系統，能夠實現隧道內全天性遠程監控和管理，隧道綜合在線監測系統主要由有毒有害氣體監測、分布式光纖測溫及應力、智能井蓋、環境監測、火災系統監測、視頻監控、高壓電纜護層環流監測、電纜局放和中心平臺等組成，監測范圍涵蓋了隧道內溫度、濕度、一氧化碳、硫化氫、甲烷等，檢測到CH4，H2S,CO等有害氣體濃度超標后，聯動風機進行通風，采用開放的軟、硬件平臺及通訊標準，通過數據共享及融合，提升了各系統的互聯互通能力，提高了電纜隧道運行管理的水平及效率。
電纜隧道綜合監測系統包含以下幾個子系統：環境監測系統（有毒有害氣體、水位）、視頻子系統、高壓電纜局部放電在線監測子系統、電纜接頭多點監測、隧道井蓋監測等。
二、系統功能
1.環境監測系統
設備環境監控系統對綜合管廊內所有的被控設備和環境信息進行實時監控，其中照明控制箱，水泵控制箱、風機控制箱和智能井蓋控制箱，對綜合管廊內通風設備、排水泵、照明和智能井蓋設備等進行狀態監測和控制
2.視頻子系統
在電纜隧道重要位置及出入口處安裝視頻監控攝像機（包括電纜接頭、積水井及水泵控制箱、風機及控制箱、防火門等），全面覆蓋附近所有敏感區域，保證監控中心24小時處于監控狀態。視頻監控系統除了具備數字化攝像監控系統自身的視頻采集、存儲、報警等基本功能外，還具備圖像分析處理能力，對于非法闖入禁區的行為自動報警
3、電纜接頭多點溫度在線監測
基于拉曼散射的分布式光纖溫度傳感系統采用石英光纖作為傳感元件，采取光信號獲取和傳輸溫度信 干擾，具有良好的抗腐蝕性，靈敏度高、重量輕、數據穩定可靠，具有很高的安全可靠性，可實現多點、在線分布式溫度測量及故障點定位功能。
系統優勢：
（1）適于電磁環境復雜的電纜隧道溫度監測。
（2）為無源傳感系統，不需要在電纜隧道內進行信號的采集及模塊供電。
（3） 相對于光纖傳輸型溫度傳感器而言，功能型光纖溫度傳感器具有測溫范圍寬、測溫距離長的特點?
（4）系統基于光散射技術，能夠實現沿幾千米到幾十千米的光纖傳輸路徑上，溫度等空間分布及時間?
（5）能夠通過光時域反射技術，在實現溫度測量的同時，實現測點的故障定位功能。
?3、護層接地環流在線監測系統 電纜接地電流(也叫護層環流)在線監測系統在電纜接地線上安裝接地電流檢測用穿心式CT，就地安裝 一段電纜的A/B/C三相的接地電流），實時采集電纜接地線上的電流，并通過總線/網絡上傳到接地電流檢測主機上。
4、隧道井蓋監測系統 在線對井蓋、井內環境進行監控，一旦發生井蓋非法挪動（井蓋內置傾角傳感器，可識別井蓋20-90度 狀態等信息，系統將迅速做出反應，并及時分析、報警，并上傳到主控系統中。
系統優勢：
（1）開閉方式靈活——井蓋提供應急手動、無線遙控、遠程通訊控制等多種開關方式，井蓋與控制中 前的開關狀態以及各種數據上傳，用以遠程確定井蓋的鎖止狀態，客戶可根據不同應用環境進行選擇。
（2）可靠的結構設計——井蓋基材采用復合材料，分黃色PVC、環氧玻璃布、玻璃鋼三種，具有質量 用高性能的一體化電子鎖，具有防盜、防水、防銹、抗干擾能力強等優點。井蓋整體設計防水防潮，防水 以下，高溫80℃以下長時間穩定工作，適用于潮濕、雨水多等惡劣環境。
（3）靈活的通信方式——井蓋可通過485總線、無線等不同的方式將井蓋中的各種信息上傳到上位機。
5、隧道環境監控系統 隧道環境監控系統包括通風、消防、排水、照明、溫濕度、有毒氣體、門禁、視頻等設備的實時監視 測、故障報警及遠程控制。提高電纜隧道的實時監控能力，提高運行維護效率。
?
