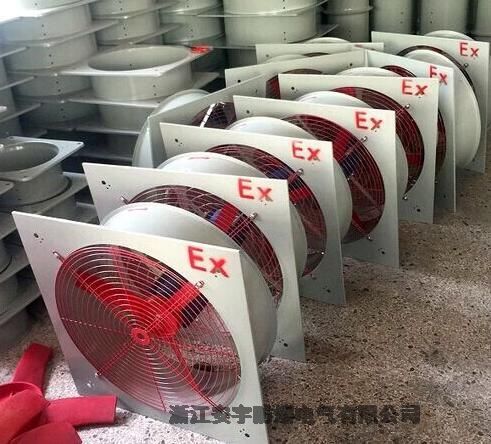

BFS防爆排風扇BFAG-300壁式400 500防雨百葉換氣扇600MM220VIIBIIC
一、選型規格
BFS防爆排風扇安裝方式：墻壁式風機，管道式風機，移動支架式風機，三腳架風機，百葉窗通風機，支架通風機
BAF防爆排風扇可配：防雨百葉窗，45°彎頭，90°彎頭，配風管，防蟲網。
二、 風機概述
隔爆型防爆排風扇(以下簡稱排風扇)其防爆性能按GB3836.1-8《性環境用防爆電氣設備通用要求》GB3836.2-83《 性環境用防爆電氣設備隔爆型電氣設備“d”》的規定制成隔爆型。 防爆標志為dⅡBT，適用于Ⅱ類 ， A、B、級T1、T2、T3、T4，溫度組，可燃性氣體與空氣形成的性環境。本品具有防爆性能可靠、風量大、噪聲小、耗電省等優點。
三、 型號含義
四、 主要技術參數
|
產品型號 |
風葉直mm |
風量m3/h |
額定電壓V |
電機功率W |
轉速rpm |
安裝孔尺寸mm |
|
BFS-300 |
300 |
2200 |
220/380 |
120 |
1450 |
300×300 |
|
BFS-400 |
400 |
2400 |
180 |
1450 |
380×380 |
|
|
BFS-500 |
500 |
4900 |
250 |
1450 |
440×440 |
|
|
BFS-600 |
600 |
9500 |
370 |
1450 |
520×520 |
五、 安裝和使用
1、首先檢查框架、風葉有無變形，扇葉轉動是否靈活，有無摩擦現象。檢查所有堅固件是否齊全、擰緊，應有防爆合格證編號。
2、線路電壓必須與電機上額定電壓相符。
3、用500V兆歐表檢查電動機的絕緣電阻，其電阻值若小于5MΩ，則應用烘干法或短路電流法進行干燥處理，使其絕緣電阻大于5MΩ。
4、必須配用小型防爆開關作電源開關，或?qū)⑵胀ㄩ_關安裝于室外無性的地方。
5、接電源的電纜外徑與密封圈相符，擰緊、壓緊螺母后應保證密封圈與電纜間，密封圈與出線咀間無間隙，否則將推動隔爆性能。
6、裝配時就保證防爆間隙小于0.2mm，更換電機軸承的潤滑脂，其潤滑脂牌號為ZG-2H復合鈣基潤。
7、防爆電動機非接線部分不可隨意白拆卸，接線時，打開接線室的蓋，穿入引線接到端子上，接了后，蓋上蓋擰緊螺釘使其隔爆面間隙小于0.2mm，再上緊出線器，使引線不能竄動。注意：安裝時，注意隔爆 面。裝配時隔爆面須涂204-1防銹油脂。所有防爆面不得有損傷或銹蝕，否則將失去防爆性能，如有損傷或銹蝕現象需按防爆電氣設備防爆面缺陷處理的規定進行補修。
8、使用中的排風扇 應經常清掃電機上粉塵及其它積聚物，以免影響散熱。
9、長期不用的排風扇重新使用時，應按說明書再檢查一遍，合適后方可使用。
