BQC防爆磁力起動器BXQ BQD電磁自耦減壓/星三角/軟啟動水泵遠程
一、適用范圍
1.1區、2區危險場所。
2.ⅡA、ⅡB、ⅡC類爆炸性氣體環境。
*要求ⅡC時請注明
二、型號含義
三、產品特點

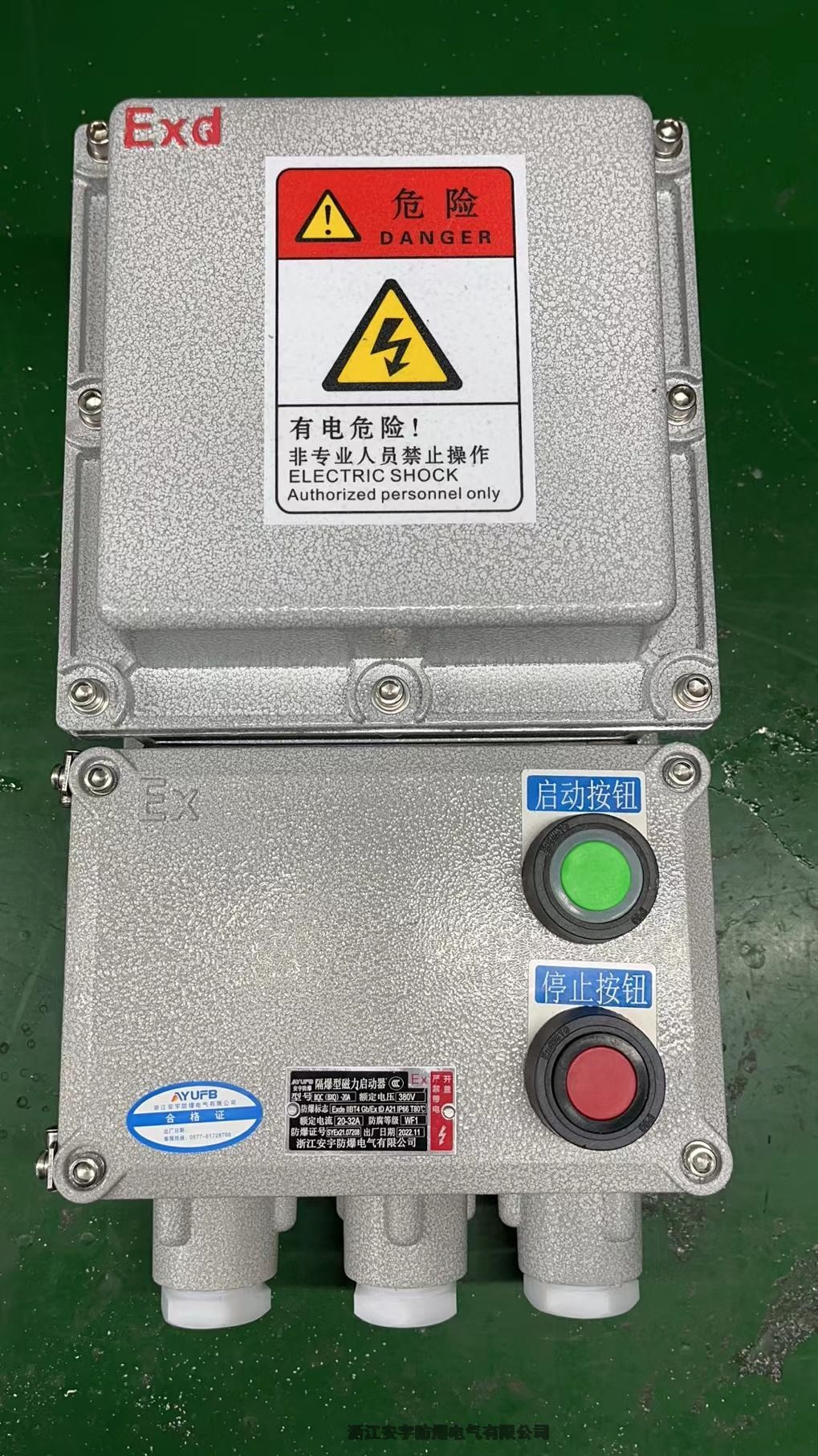

1.鑄鋁合金外殼，表面噴塑。
2.內裝交流接觸器，熱繼電器，自復位萬能轉換開關或按鈕等。
3.可控制交流以50HZ,380V三相異步電動機的直接起動停止，并具有過載和斷相及失壓保護。
4.鋼管或電纜布線均可。
5.符合GB3836-2000,IEC60079標準要求。
四、技術參數
|
產品型號 |
額定電壓（V） |
額定電流（A） |
熱繼電器整定電流調節范圍（A） |
控制電動機最大功率（KW） |
進線口螺紋（G＂） |
電纜外徑（Φ，mm） |
防爆標志 |
防護等級 |
|
BQD-9/□ |
380 |
9 |
7～10 |
4及以下 |
1 |
10～14 |
Exde Ⅱ BT6 *Exde Ⅱ CT6 |
IP54 |
|
BQD-12/□ |
12 |
9～13 |
5.5 |
|||||
|
BQD-18/□ |
18 |
12～18 |
7.5 |
|||||
|
BQD-25/□ |
25 |
17～25 |
11 |
|||||
|
BQD-40/□ |
40 |
28～45 |
18.5 |
|||||
|
BQD-63/□ |
63 |
40～63 |
30 |
1 1/2 |
18～22 |
|||
|
BQD-100/□ |
100 |
75～120 |
40 |
|||||
|
BQD-9/□N |
9 |
7～10 |
4及以下 |
1 |
10～14 |
|||
|
BQD-12/□N |
12 |
9～13 |
5.5 |
|||||
|
BQD-18/□N |
18 |
12～18 |
7.5 |
|||||
|
BQD-25/□N |
25 |
17～25 |
11 |
|||||
|
BQD-40/□N |
40 |
28～45 |
18.5 |
注：電流大于技術參數表上之規定的，請與工程技術人員聯系。
五、外形及安裝尺寸
