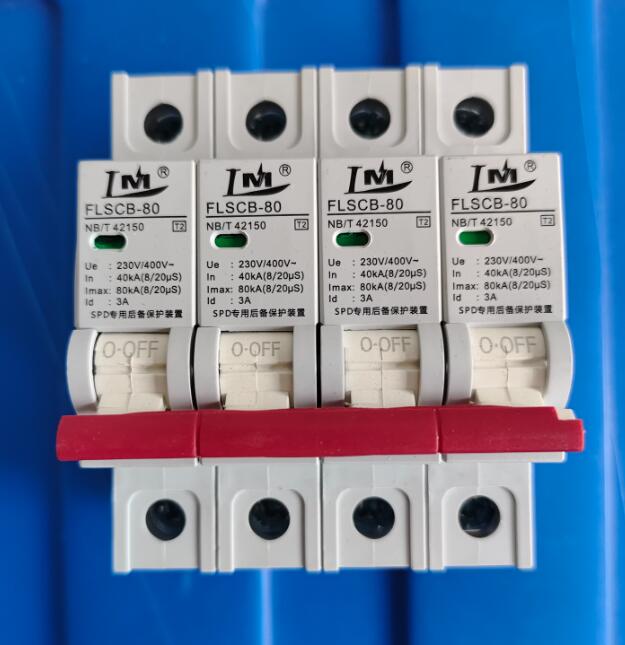

電源后備保護開關SCB3A
浪涌（SPD）發生劣化、配電線路發生異常過電壓時，會致使浪涌（SPD）導通對地發生短路，若SPD內置脫離器未能及時脫開，熔斷器和斷路器此時無法及時熔斷或跳閘，浪涌（SPD）迅速起火燃燒，SPD起火臨界點為5A。
特點· 通流量大，快速響應�！� 殘壓低，保護性能好。
· 適用于不同的電網制式(TN,TT和IT)。
應用· 獨立建筑物配電· 配電柜配套
· 雙端子適合并聯和串聯（V形）連接。
· 多功能接線端口，可以接導線和匯流排。
· 當故障時窗口顯示為紅色。
· 移動基站、微波通信局/站
· 電信機房、監控機房、網絡機房
· 工廠、民航、金融、證券等主電源
技術參數:
額定電壓（最大持續工作電壓）
Uc275V 320V 385V 440V
工作溫度范圍（串聯）Tus-40℃...+60℃
工作溫度范圍（并聯）Tup-40℃...+80℃
標稱放電電流(8/20μs)In60kA
最大通流量(8/20μs)Imax100kA
保護水平Up2.5kV 2.7kV 2.9kV 3.2kV
響應時間tA25ns最大后備保險絲125A gL/gG3
外殼熱塑性材料 WJA-SCB/60 WJA-SCB/100 WJA-SCB/80 WJA-SCB/20 YUND-II YUND-I
接線導體截面35mm2 solid（單股線）/50mm2 flexible（多股線）
SCB工頻電流分段值3A左右，在電涌保護器（SPD）發生劣化，配電線路發生異常過電壓，使浪涌（SPD）導通發生短路時迅速切斷電路，防止浪涌過電壓起火。
SCB擁有更廣的工頻過電流保護范圍，在高斷路分斷、低短路瞬動方面具有優異的綜合表現，可保護SPD免受TOV損壞。 SCB可切斷幅值達45KA的高短路電流，并且可在極短的時間內切斷3A以上的低短路電流。
SCB后備保護器，整定短路值（It≤3A) 遠小于進線斷路器的動作整定值,使得MOV熱擊穿時，先于斷路器跳閘，其動作電流不受電壓應響，把SPD從并聯線路中斷開，直至SPD修復，恢復正常，SCB合閘，報警解除，保護了系統供電的連續性，當大流沖擊時，SCB采用機械延時的方式有效避開電流泄放時間，使的SPD有效工作，不在有因有續流SPD過熱導至火災、爆炸等后果，這個產品就是SCB電涌（SPD)后備保護器。
當雷擊發生時，由于熔斷器和斷路器是配電元器件，無法承載雷電流的瞬間能量，造成器件炸裂和脫扣，使設備失去防雷保護而損壞。
SCB耐受雷電沖擊電流值可達20kA（10/350us），確保當雷電發生及大電流沖擊時，SCB不脫扣，不損壞，保證SPD能夠完全發揮防雷作用，保障設備安全。
