概述

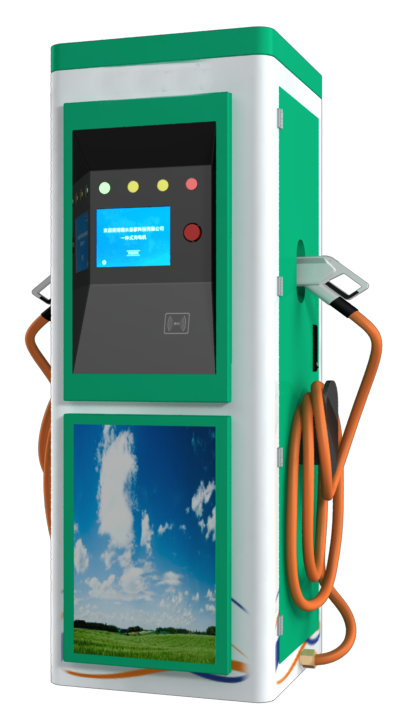

落地式交流充電樁采用傳導方式給具有車載充電機的電動汽車提供交流電
能，提供人機操作界面及交流充電接口，并具備相應測控保護功能的專用裝置。交流充電樁輸出的電壓是 AC220V,由充電樁為電動汽車車載充電機充電。
特點:交流充電樁按安裝方式的不同分為落地式充電樁和壁掛式充電樁兩
種。落地式充電樁智能操作，占地面積小，適合電動汽車充電站、公共停廠場、
住宅小區(qū)停車場、大型商廈停車場、路邊停車位等場所進行地面安裝；壁掛式充電樁適合在空間擁擠、周邊有墻壁等固定建筑物進行壁掛安裝，如地下停車場或車庫。
功能特點：
充電樁由嵌入式單片機系統(tǒng)作為主控制器，包括 IC 卡管理、液晶顯示、充電
計費、充電管理等功能。
1．交流輸入配置漏電保護開關，具備輸出側的過載保護、短路保護和漏電保護功能。
2 .交流輸入配置 D 級防雷器，具備防感應雷、防操作過電壓的保護功能。
3 .交流輸出配置交流智能電能表，可以進行交流充電電量計量。
4 .配置單色 LCD 與按鍵人機操作界面，充電方式可設置自動充滿、按電量充、按金額充和按時間充；啟動方式可選擇立即啟動充電；過程中實時顯示充電方式、時間、電量及費用信息。
5. 配置射頻讀卡器，支持 IC 卡付費方式。
6 .具備完善的通信功能，充電樁智能控制器通過 RS485 獲取智能電能表的計量信息，完成充電計費和充電過程的聯動控制。
7 .充電接口配置符合國標連接器插座。
|
型號 Modul |
JHC6007 |
|
|
額定功率 Capacity |
7KVA-200KW |
|
|
輸入 INPUT |
||
|
相數 Phase |
單相 |
|
|
電壓 Voltage |
220VAC（-15%+15%） |
|
|
頻率 Frequency |
45Hz-65Hz |
|
|
輸出 OUTPUT |
||
|
電壓 Voltage |
220V AC/380V |
|
|
電流 Current |
32A-300A |
|
|
防護等 Protection grade |
IP54 |
|
|
環(huán)境 Envi ronm ent |
運行環(huán)境 operating Temperature |
-20+50℃ |
|
溫度 Temperature |
10-90%RH |
|
|
存儲溫度 Storage temperature |
-30℃ +70℃ |
|
|
重量 Weight(Kg) |
30KG |
|
|
尺寸 Dimension(mm) |
333mm W×1555mm H×260 mm D |
|
|
|
||
產品參數：
