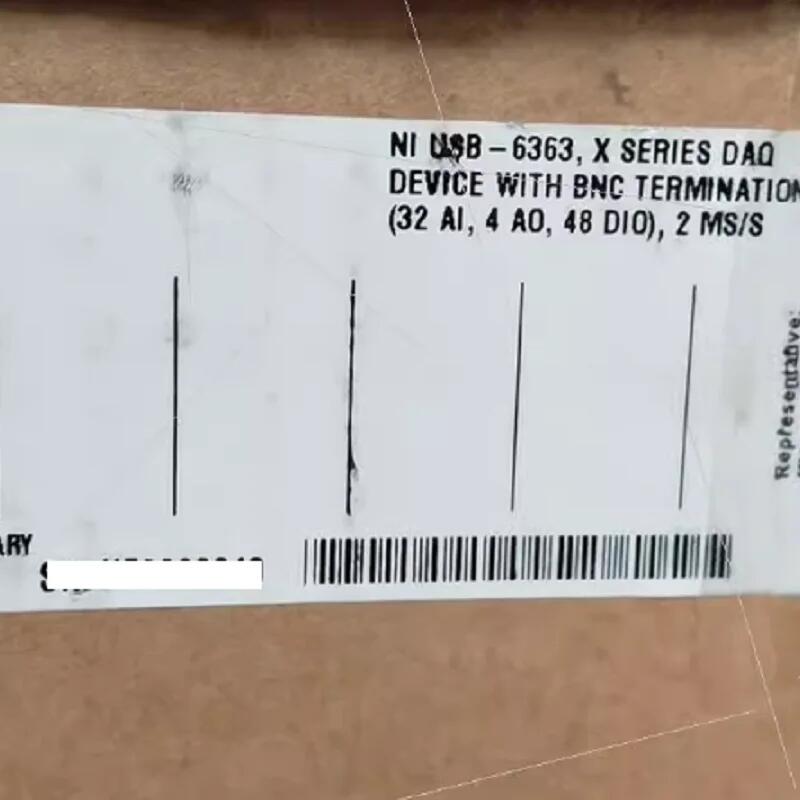

NI USB-6363 782258-01 16位32路輸入4路AO X系列 多功能數據采集卡TEL:13910098771
32路AI（16位，2 MS/s），4路AO（2.86 MS/s），48路DIO，USB多功能I/O設備
USB?6363提供了模擬I/O、數字I/O和四個32位計數器/定時器，用于PWM、編碼器、頻率、事件計數等。 板載NI?STC3定時和同步技術提供高級定時功能，包括獨立的模擬和數字定時引擎和可重新觸發的測量任務。 USB?6363適用于從基本數據記錄到控制和測試自動化等***的應用。 隨附的NI?DAQmx驅動程序和配置實用程序簡化了配置和測量。
NATIONAL INSTRUMENTS NI 780235-01 USB-9234 數據采集DAQ模塊 動態數據采集模塊 4路輸入，24-E1,51.2 KSIS，開關可選IEPE和AC/DC耦合，102 DB動態范圍
NI 781043-01 PCIe-6320 數據采集卡 PCI Express，16路AI（16位，250 kS/s），24路DIO多功能I/O設備 - PCIe-6320提供了模擬輸入、數字I/O和四個32位計數器/定時器，用于PWM、編碼器、頻率、事件計數等。該設備利用高吞吐量PCI Express總線和多核優化的驅動程序和應用軟件，提供了高性能功能。
16路模擬輸入, 250 kS/s, 16位分辨率, ±10 V
24條數字I/O線 (其中8條為1 MHz硬件定時線)
4路32位計數器/定時器, 針對PWM、編碼器、頻率、事件計數……
高級定時和觸發, 配有NI-STC3定時和同步技術
NI-DAQmx驅動軟件和NI LabVIEW SignalExpress LE交互式數據記錄軟件
支持Windows 7/Vista/XP/2000操作系統
NI X系列多功能數據采集(DAQ)設備憑借高處理能力的PCI Express總線、NI-STC3定時和同步技術、多核獲得優化的驅動與應用軟件，將性能提升至新高度。
高處理能力的PCI Express總線
PCI Express提供達250 MB/s***帶寬，從各個方向連接各個設備；X系列設備使用經優化的本地PCI Express接口可實現高吞吐能力和低延遲。
NI-STC3技術
NI-STC3定時和同步技術提供高級定時功能，包括：獨立的模擬和數字定時引擎、可重觸發的測量任務、4個比以往任何時候具有更多功能的計數器/定時器。
數據采集軟件
X系列設備包含的多線程NI-DAQmx驅動軟件與下列NI應用軟件版本（或更高版本）兼容——LabVIEW 8.2、LabWindows?/CVI 7.x、或Measurement Studio 7.x；LabVIEW SignalExpress 1.x；或帶LabVIEW實時模塊8.2的LabVIEW。X系列設備還兼容C/C++和Microsoft Visual Studio .NET。NI-DAQmx包含免費的LabVIEW SignalExpress LE數據記錄軟件和數百款范例，可快速啟動您的應用開發。
規范概要
|
General |
|
|---|---|
|
Product Family |
多功能DAQ |
|
Measurement Type |
數字 正交編碼器 電壓 頻率 |
|
Form Factor |
PCI Express |
|
Operating System / Target |
Windows 實時系統 |
|
RoHS Compliant |
是 |
|
Isolation Type |
None |
|
模擬輸入 |
|
|
單端通道 |
16 |
|
差分通道 |
8 |
|
模擬輸入分辨率 |
16 bits |
|
電壓范圍 |
|
|
范圍 |
-10 V - 10 V |
|
精度 |
2.2 mV |
|
最小電壓范圍 |
|
|
范圍 |
-0.2 V - 0.2 V |
|
精度 |
69 μV |
|
量程數量 |
4 |
|
同步采樣 |
No |
|
模擬輸出 |
|
|
Number of Channels |
0 |
|
Digital I / O |
|
|
Bidirectional Channels |
24 |
|
Input-Only Channels |
0 |
|
Output-Only Channels |
0 |
|
Timing |
硬件 軟件 |
|
Clocked Lines |
8 |
|
Maximum Clock Rate |
1 MHz |
|
Logic Levels |
TTL |
|
Programmable Input Filters |
是 |
|
Supports Programmable Power-Up States? |
是 |
|
Digital Input |
|
|
Input Type |
源電流 漏電流 |
|
Maximum Voltage Range |
0 V - 5 V |
|
Digital Output |
|
|
Output Type |
源電流 漏電流 |
|
Current Drive Single |
24 mA |
|
Current Drive All |
576 mA |
|
Maximum Voltage Range |
0 V - 5 V |
|
Counters / Timers |
|
|
Watchdog Timer |
是 |
|
Counters |
4 |
|
Number of DMA Channels |
8 |
|
Buffered Operations |
是 |
|
Debouncing / Glitch Removal |
是 |
|
Max Source Frequency |
100 MHz |
|
Pulse Generation |
是 |
|
Size |
32 bits |
|
Timebase Stability |
50 ppm |
|
Logic Levels |
TTL |
|
Timing / Triggering / Synchronization |
|
|
Triggering |
數字 |
|
Synchronization Bus(RTSI) |
Yes |
|
Physical Specifications |
|
|
Length |
16.8 cm |
|
Width |
50 mm |
|
Height |
9.9 cm |
|
I / O Connector |
68-pin VHDCI母頭 |
192061-02 SHC68-68-EPM 68針VHDCI公頭至68針D-SUB母頭，雙絞線，屏蔽多功能線纜 - SH68M-68F-EPM線，用于將DAQ設備連接到采用D-SUB連接器的配件或電纜。您可以使用此線為DAQ設備定制連接線。此外，SH68M-68F-EPM電纜還提供不同的長度。
782536-01 SCB-68A 68針螺栓端子母端轉68針D-SUB母頭，DIN導軌安裝，屏蔽式I/O連接器接線盒 - SCB-68A提供屏蔽式I/O連接，用于將I/O信號連接至配有68針連接器的插入式數據采集設備。該接線盒與屏蔽線纜結合使用，提供了低噪聲信號終端。 SCB-68A集成了一個經重新設計的機械
