西卡姆TTD絕緣穿刺線夾主要由增強殼體、導電銅片、密封墊、防水硅脂、高度度螺栓、力矩螺母和電纜終端帽套組成、當電纜需做分支或接續時，將電纜分支線終端插入防水終端帽套，確定好主線分支位置后，用套筒扳手?jǐn)Q線夾上的力矩螺母，過程中接觸銅片會刺穿電纜絕緣層，與導體接觸，密封墊環壓電纜被穿刺位置的周圍，殼體內硅脂溢出，當力矩達到設定值時，螺母力矩機構脫落，主線和支線被接通，且防水性能和電氣效果達到了標準要求的參數。
具有安裝簡便，低成本，安全可靠免維護的特點。無需截?cái)嘀麟娎|、無需剝?nèi)ル娎|的絕緣層即可做電纜分支，接頭完全絕緣，可帶電作業，可以在電纜任意位置作現場分支。不需使用終端箱、分線箱。且接頭耐扭曲，防震、防水、防腐蝕老化。使用絕緣穿刺線夾做電纜分支，綜合效益明顯，性價比優于以往的傳統連接方式。
單螺桿絕緣穿刺線夾的安裝圖例
1、把穿刺線夾螺母調節至合適位置,把支線完全插入到支線帽套中。
2、插入主線,主線有兩層絕緣皮的則要在連接位置剝除一定長度的外層絕緣皮。
3、主\支線放到適當位置并保持平行,先用手旋擰緊螺母,固定好線夾。
4、用尺寸相應的套筒板手均勻旋緊螺母,直到頂端斷裂脫落,安裝完成。

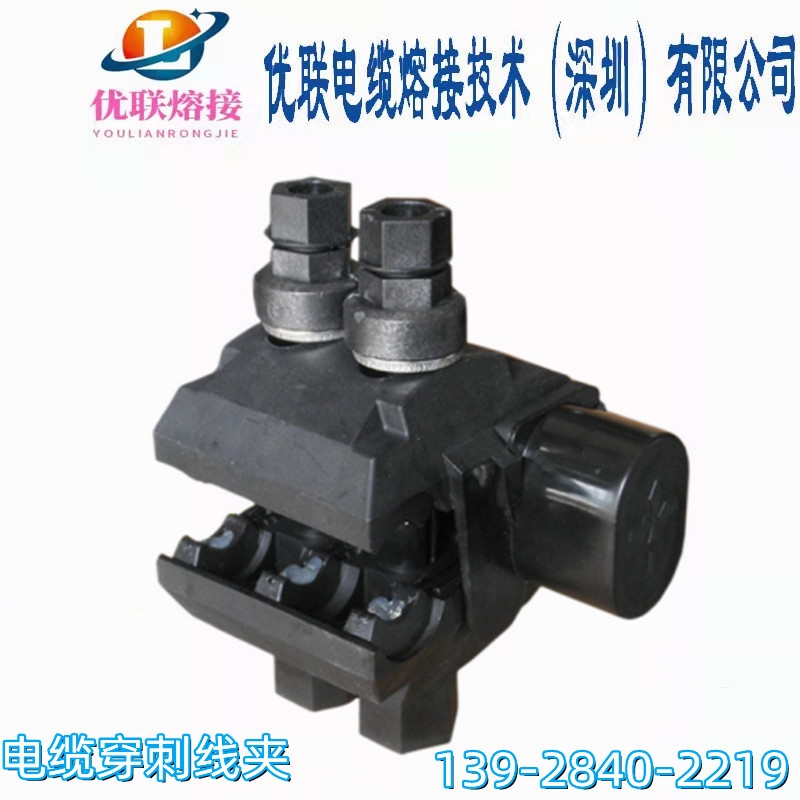

雙螺桿絕緣穿刺線夾的安裝圖例
1、先將線夾擰開并把主線卡入主線槽內，切勿將主線與刀尺卡歪。注意線徑范圍是否對應本線夾。
2、再把支線放入支線槽內。注意事項同上。
3、用套筒扳手?jǐn)Q緊。禁用開口扳手。
4、注意兩個螺母要依次同步往下擰。
5、當擰緊到一定力度時恒定力矩螺母擰斷。安裝完成。
