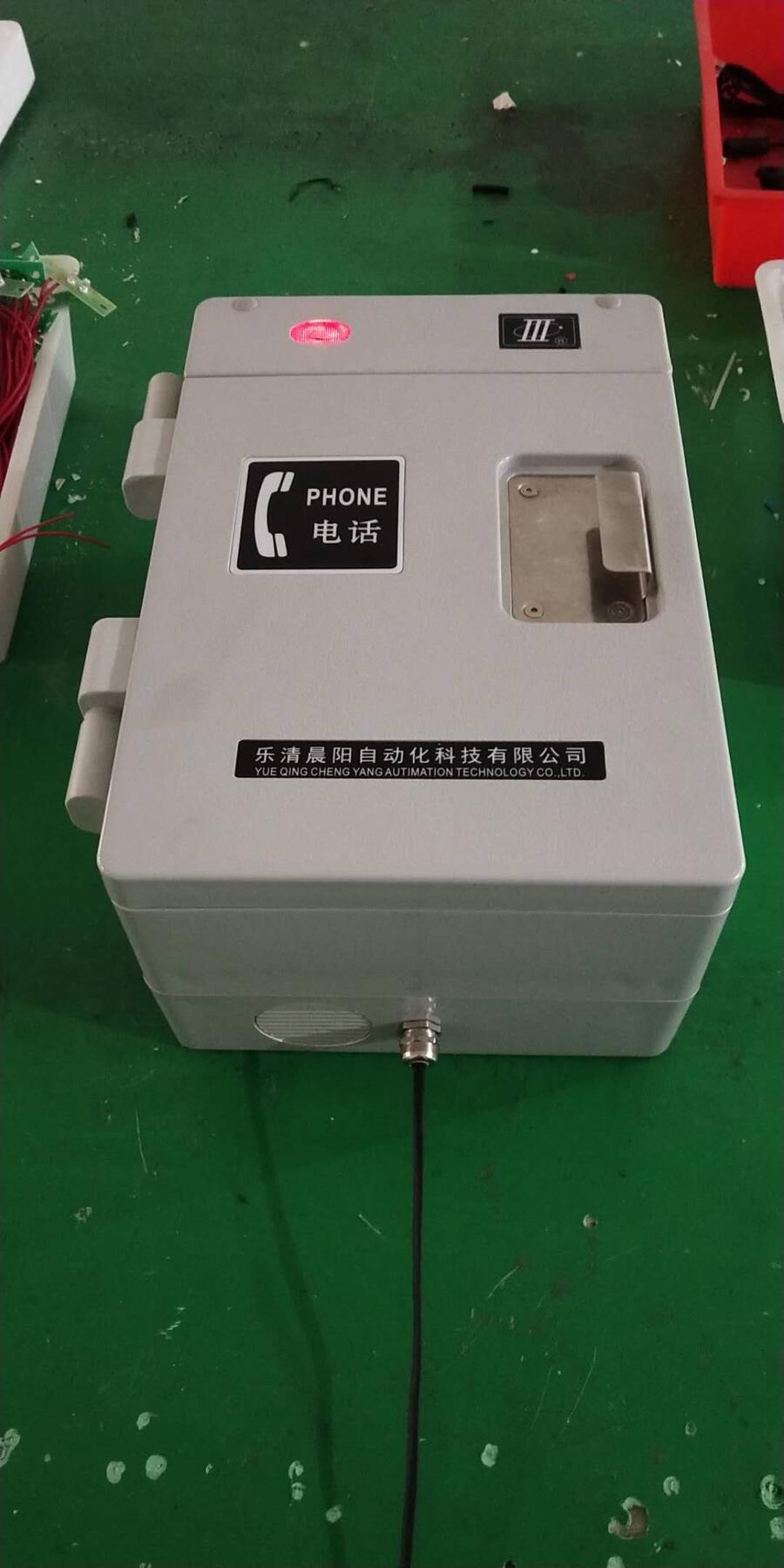

HAT86(XIII)P/T-A基本型室外電話機是全集成化脈沖、雙音頻兼容撥號、密封型高性能電話機。具有防雨、防塵、防盜、防腐蝕等功能�？蓮V泛應用于電廠、變電所、工礦、碼頭、生產現場等室外環境較惡劣的場所。
一、特點
1、話機外殼采用高強度增強(LG,FR500)阻燃材料，采用密封式結構設計，起到防水防塵、防火、防潮﹑防腐蝕作用，防護等級達IP 65，適用于較為惡劣的環境。
2、本機可與48～60 V任何形式交換機配合使用。
3、最后一組電話號碼重撥功能。
4、電子線路采用無觸點結構設計，避免形成電火花，起到防爆作用。
5、振鈴信號采用聲、光兩種方式提示。
6、號盤夜光指示。
7、話機、機殼一體化設計，起到防盜作用。
8、箱體采用優質(阻燃)工程塑料，不銹鋼門鎖，新穎堅固。
環境溫度：-25～+55°
相對濕度：無要求
大氣壓力：86～106 KPa
環境噪聲：≤60 dB
2、工作頻率
300～3400 Hz
3、撥號
3.1脈沖撥號
撥號脈沖斷續比：1.6 ± 0.2：l
撥號脈沖速率： 10 ± 1次/秒
3.2雙音頻撥號
標準頻率：低頻群 695 Hz 770 Hz 852 Hz 941 Hz
高頻群 1209 Hz 1336 Hz 1477 Hz 1633 Hz
頻 偏：不超過 ±1.5％
電 平：低頻群 –9 dBm ± 3 dB
高頻群 –7 dBm ± 3 dB
組合信號的高低頻電平差：2 ±1 dB
由諧波互調引起的總失真度比基波電平至少低20 dB
4、傳輸特性：
用戶線長度 0 Km 5 Km
發送響度評定值(dB) ≥2 ≤12
接收響度評定值(dB) ≥-8 ≤-l
側音掩蔽評定值(dB) ≥3 ≥10
穩定平衡回損(dB) ≥9 ≥15
回聲平衡回損(dB) ≥11 ≥17
5、振鈴聲級 ≥80 dB
6、重量：3.8 Kg
7、外型：237 × 342 × 170 mm
三﹑各部分功能說明
1﹑話機進線 2﹑底座 3﹑振鈴窗 4﹑中框
5﹑振鈴指示窗 6﹑前后蓋固定螺絲 7﹑手柄 8﹑手柄掛叉
9﹑數字鍵 10﹑重撥鍵（REDIAL） 11﹑快速收線鍵（FLASH）
12﹑安裝支架 13﹑門蓋 14﹑不銹鋼門鎖
四﹑安裝
本機可固定在墻面、柱桿或其它建筑物上。用話機隨箱附件安裝支架固定在墻上，也可以在安裝時先將中框（4）與底座（2）的四個固定螺釘（6）擰開，將本機的底座固定在所需的位置上，同時請將脈沖雙音頻設置跳線 J ，以適應您的話機所在交換機的需要（出廠時設定為雙音頻工作）。
五﹑使用
1﹑當聽到電話鈴聲時，打開話機門蓋，摘下手柄便可與對方通話。
2﹑當您需要打電話時，請打開話機門蓋，摘下手機，聽到撥號音后，即可撥號。當聽到回鈴聲時，等待對方答話。如果聽到忙音（嘟……嘟……嘟聲），請掛機，稍后再打。
3﹑重撥鍵(REDIAL)使用：
（1）作重撥鍵用：提機聽到撥號音后，即按此鍵，則為重撥功能，即重撥最后一次所撥的電話號碼。
（2）單鍵重撥用：在撥號完成后，若遇到忙音可按此鍵，話機將自動進行如下操作： “掛機” > “摘機” > “重撥上次號碼” 。
4﹑快速收線鍵(FLASH)的使用：當撥號后聽到忙音時，可按(FLASH)鍵快速收線， 即可聽到撥號音， 可不必掛機后再次摘機。
5﹑每次通話完畢，務必請將手柄掛回原處，并關好門蓋，以使話機能正常工作。
六﹑貯存、運輸、售后服務
1、貯存
包裝成箱的話機應放在通風、干燥的地方。堆放高度不能超過六層，倉庫溫度為-15°～+45°，濕度≤75%。
2、運輸
包裝成箱的話機，在避免雨、雪直接影響下，可用任何交通工具運輸。
3、售后服務
若本機發生故障，非專業人員請不要打開話機，應請專業人員進行維修，或直接與我公司售后服務部聯系。
HAT86(XIII)P/T系列有：-A基本型；-C強鈴型；-D傳呼型；-E數字式消噪；-F數字式消噪擴呼型-系列室外電話機是全集成化脈沖、雙音頻兼容撥號、密封型高性能電話機。具有防水、防塵、防火、抗噪、防盜、擴音、防腐蝕等功能�？蓮V泛應用于電廠、變電所、工礦、碼頭、高速公路、生產現場等室外環境較惡劣的場所。
