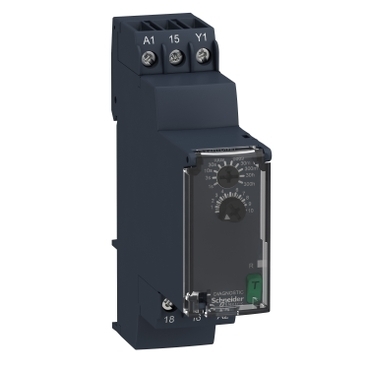

施耐德電壓控制繼電器RM22UA22MR過壓監測繼電器RM22UA22MR
廣西施耐德RM22UA22MR過壓監測控制繼電器代理商
施耐德無延時控制繼電器RM22UA22MR電壓控制繼電器
產品類型 模塊化測量和控制繼電器
應用：居住環境，商業以及工業環境等
繼電器類型 電壓控制繼電器
電網相數 1 相
輸入類型 直流
繼電器監測參數 過壓監測
延時類型 無
開關能力以 VA 2000 VA
測量范圍 1...100 V 電壓 AC/DC 50/60 Hz
復位時間 <= 1500 ms at maximum voltage
最大開關電壓 250 V 交流
最小開關電流 [Imin] 10 mA 在…上 5 V 直流
最大開關電流 8 A AC
額定電源電壓 [Us] 24...240 V 交流/直流, 50/60 Hz
電源電壓范圍 20.4...264 V 交流/直流
功耗 VA 3.5 VA AC
最大功耗(以瓦） 1.5 W DC
供電頻率 40...70 Hz +/- 10 %
接線端子間的阻抗
110 kOhm 在…上 E2-M 端子
22 kOhm 在…上 E1-M 端子
220 kOhm 在…上 E3-M 端子
輸出觸頭 2 C/O
遲滯 5...50 % 可調 的 閾值設置
通電時的上漲延遲 <= 600 ms
測量周期 100 ms 以真 rms 值測量周期
重復精度 +/- 0.5 % 輸入和測量電路
測量誤差 在整個量程上
< 1 % 帶有電壓變化
0.05 %/°C 帶有溫度變化
響應時間 <= 500 ms
過電壓種類 III 符合 IEC 60664-1
絕緣電阻 > 100 M? 在…上 500 V DC 符合 IEC 60255-27
隔離 供電與測量之間
安裝位置 任意位置
接線能力
螺釘端子 2 x 0.5...2 x 2.5 mm2 - AWG 20...AWG 14, 硬線 電纜 不帶篐線端子
螺釘端子 2 x 0.2...2 x 1.5 mm2 - AWG 24...AWG 16, 軟線 電纜 帶篐線端子
螺釘端子 1 x 0.5...1 x 3.3 mm2 - AWG 20...AWG 12, 硬線 電纜 不帶篐線端子
螺釘端子 1 x 0.2...1 x 2.5 mm2 - AWG 24...AWG 14, 軟線 電纜 帶篐線端子
緊固扭矩 0.6...1 N.m 符合 IEC 60947-1
覆蓋材料 阻燃性塑料
LED狀態
LED 黃 適用 繼電器ON
LED 綠色 適用 通電
安裝方式 35 mm DIN 軌 符合 EN/IEC 60715
電氣壽命 100000 次
機械壽命 10000000 次
使用類別
AC-15 符合 IEC 60947-5-1
DC-13 符合 IEC 60947-5-1
AC-1 符合 IEC 60947-4-1
DC-1 符合 IEC 60947-4-1
安全可靠的數據
MTTFd = 308.2 years
B10d = 290000
觸點材料 無鎘
寬度 22.5 mm
產品重量 0.11 kg
抗瞬時斷電 10 ms
電磁兼容性
工業環境的傳輸標準 符合 EN/IEC 61000-6-4
居住、商業與輕工業環境的傳輸標準 符合 EN/IEC 61000-6-3
免用于工業環境 符合 EN/IEC 61000-6-2
傳導和輻射干擾 B級 符合 CISPR 22
Immunity for residential, commercial and light-industrial environments 符合 EN/IEC 61000-6-1
抗靜電干擾 6 kV 3級 接觸放電 符合 IEC 61000-4-2
抗靜電干擾 8 kV 3級 空氣放電 符合 IEC 61000-4-2
射頻電磁場輻射抗擾度試驗 10 V/m 3級 符合 IEC 61000-4-3
抗快速瞬變 4 kV 4級 直連 符合 IEC 61000-4-4
抗快速瞬變 2 kV 4級 capacitive coupling 符合 IEC 61000-4-4
浪涌放電抗干擾 4 kV 4級 共模 符合 IEC 61000-4-5
浪涌放電抗干擾 2 kV 4級 差模 符合 IEC 61000-4-5
傳導和輻射干擾 B組1 符合 CISPR 11
符合標準 EN/IEC 60255-1
產品認證
CCC、CE、CSA、GL
UL、RCM、EAC、中國 RoHS
貯存環境溫度 -40...70 °C
環境溫度
-20...50 °C 在…上 60 Hz
-20...60 °C 在…上 50 Hz AC/DC
相對濕度 93...97 % 在…上 25...55 °C 符合 IEC 60068-2-30
抗振動
0.075 mm (f = 10...58.1 Hz) (not in operation) 符合 IEC 60068-2-6
1 gn (f = 10...58.1 Hz) (not in operation) 符合 IEC 60068-2-6
0.035 mm (f = 58.1...150 Hz) (運行期間) 符合 IEC 60068-2-6
0.5 gn (f = 58.1...150 Hz) (運行期間) 符合 IEC 60068-2-6
抗沖擊
15 gn 適用 11 ms (非運行) 符合 IEC 60068-2-27
5 gn 適用 11 ms (運行期間) 符合 IEC 60068-2-27
IP 保護等級
IP20 在…上 螺釘端子 符合 IEC 60529
IP40 在…上 外殼 符合 IEC 60529
IP50 在…上 面蓋 符合 IEC 60529
污染等級 3 符合 IEC 60664-1
介電測試?yán)@組與繞組、繞組對地電壓 2.5 kV 適用 1分鐘 AC 50 Hz
部分產品型號
RM22TG20RM22UA33MR
