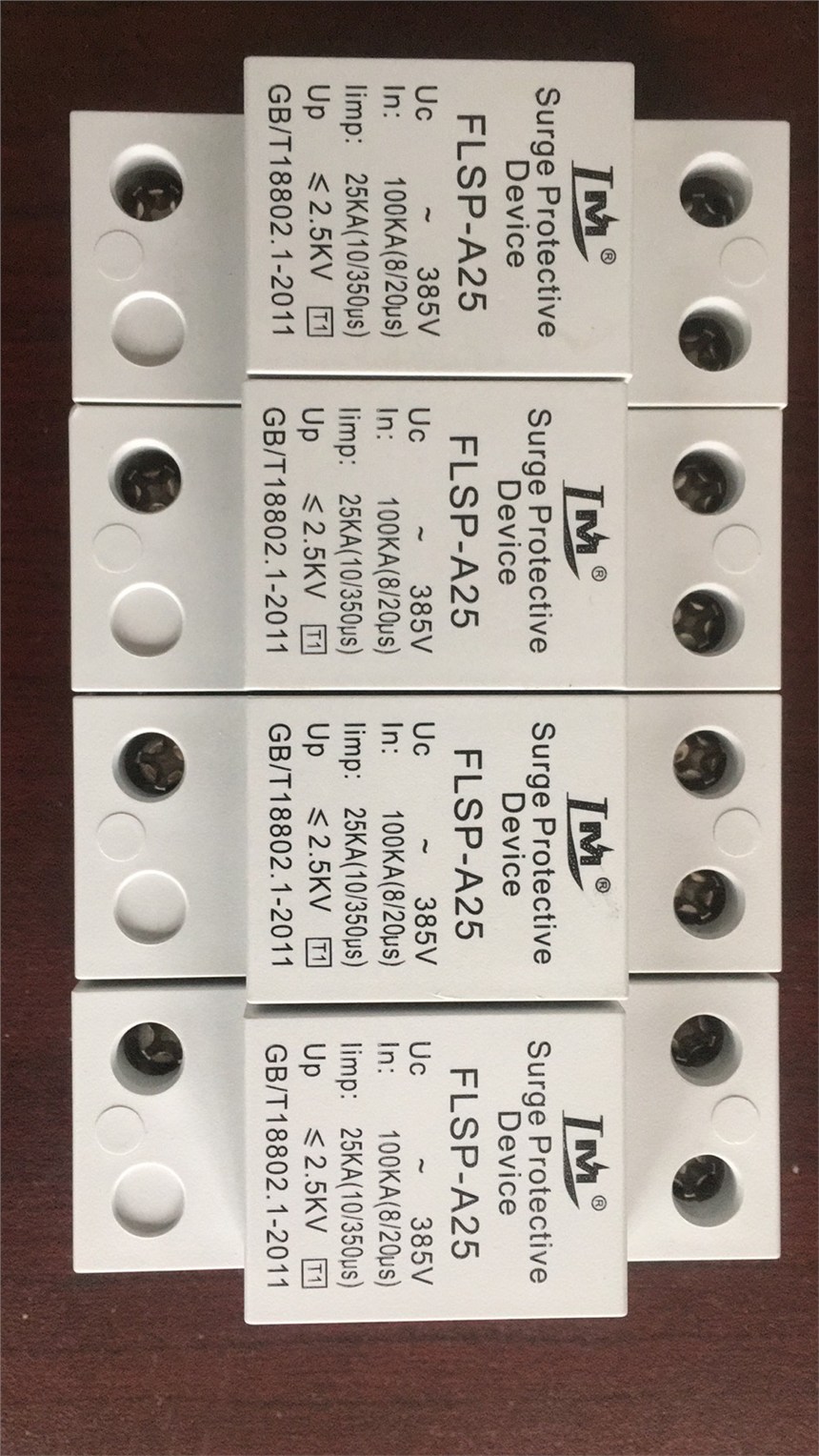

電涌保護器是依據GB18802.1防雷標準設計，適用直流電源系統，特別是光伏系統的防雷及浪涌保護，每個模塊的最大放電電流可以達到40kA，防雷器并接在被保護端兩線和大地（+、-線與PE）線之間，并且PE端的接地必須可靠。
裂變器防雷器能有效的防止光伏從直流轉化成交流過成的雷擊保護，最大通流量可達100KA
光伏太陽能發電防雷器一般分為2P或3P（正極，負極，接地極）
產品特色：
選用優質防雷元件，高能電涌保護；
可插拔式模塊化結構設計，外型美觀；
溫控脫扣裝置，使用壽命長，故障失效指示；
最大放電電流可達20kA，響應時間快；
標準導軌安裝，安裝簡單，維護方便。
直流防雷器安裝注意事項
一、安裝時請根據安裝示意圖所示連接，其中+為正極，-為負極，PE為接地線。
二、使用電源防雷器時必須有可靠的PE接地。
三、當模塊故障顯示窗口指示紅色時，表示防雷器已經失效，應及時更換新的產品。
四、防雷接地應符合防雷規范要求，接地線盡可能短且接地電阻應小于10Ω。
LM3-C40電源防雷器的通流容量較一級稍小，是二級電源防雷保護器。根據防雷原理，雷電能量經一次釋放后，在電源線上仍有較高的殘壓，應通過防雷系統前、后級防雷器配合，使雷電能量逐級釋放，才能有效地保護終端用電設備。單相電源的防雷可在L、N線對地（PE）之間各并接一片“LM3-C40型” 電源防雷器。
產品特點
壓敏型電涌保護器，最大可承受通流容量為40kA ；
內置多級熱脫扣裝置，為供電網絡正常運行提供可靠保護；
電壓保護水平低、響應速度快、無續流；
故障指示窗口，采用紅色警示色標提示用戶防雷器已出現故障。
產品適用范圍
電源線路屏蔽埋地輸入的建筑物的總配電柜；
室外大功率設備配電柜、配電箱；
建筑物內有室外進出線路輸入的配電箱；
室外配電柜、配電箱；
適用于3+1/1+1接線模式下配電箱及重要設備配電箱。
當模塊故障顯示窗口指示紅色時，表示防雷器已經失效，應及時更換新的產品
主要結構及工作原理
正常情況下保護器處于高阻狀態，當電網或其它原因出現浪涌過電壓時，保護器將立即在納秒級時間內迅速導通，將浪涌過電壓引入大地，從而保護電網的用電設備。
保護器模塊上設置有失效脫離裝置，當保護器因過熱、擊穿失敗時，失效脫離器能自動地將其從電網上脫離，同時給出指示信號。保護器正常工作時，指示器顯示綠色，脫離失效后顯示紅色
正常工作條件
環境溫度：-40℃～+80℃；
相對濕度：30%～90%；
海拔高度：不超過2000M；
請勿安裝到有爆&炸危險介質中；
請勿安裝有腐蝕金屬和破壞絕緣的氣體及塵埃中
