設計特點：
1.以壓縮空氣為動力源,操作簡單.
2.沒有油壓系統待機時,所產生之噪音,可節省電力消耗,降低生產成本.
3.利用氣油增壓原理,達到作動速度快,高出力的需求.
4.出力之調整容易,只要調整氣壓壓力,就能達到需要的出力,下壓計時,計數均調整方便,可加裝光電護手保護.
5.機臺結構堅固,操作容易,輕巧方便,符合工作效率.
6.多功能用途適用于壓入;沖孔,鉚合,裝配,切斷等.

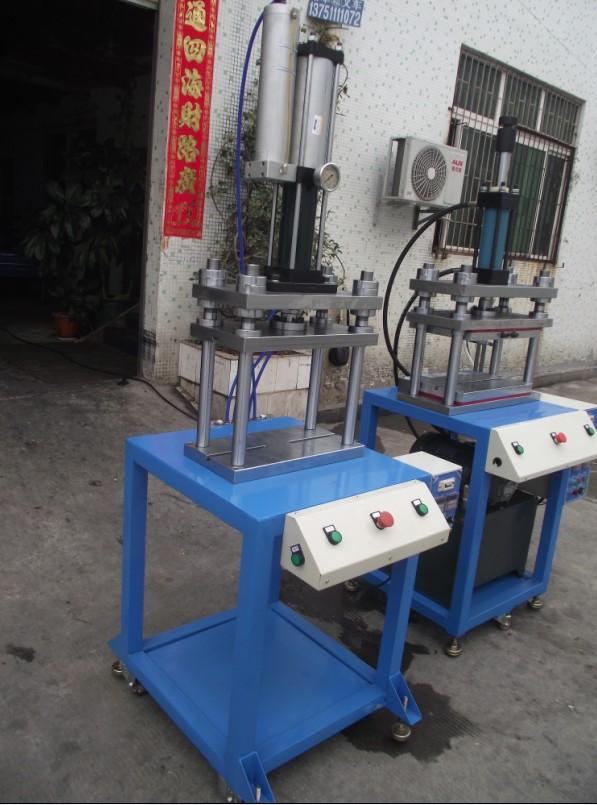

7.四柱三板式開放空間設計,特殊規格之需求,可接受訂制.
8.出力3T-20T供選擇.
規范
規格 |
XTC104A-3T |
XTC104A-5T |
XTC104A-10T |
XTC104A-15T |
XTC104A-20T |
理論出力 |
3T |
5T |
10T |
15T |
20T |
快速行程范圍 |
50-100mm |
50-100mm |
50-100mm |
50-100mm |
50-100mm |
增壓行程 |
5-20mm |
5-20mm |
5-20mm |
5-20mm |
5-20mm |
活動板面積 |
350χ195mm |
350χ195mm |
350χ195mm |
350χ195mm |
350χ195mm |
最大工作高度 |
200mm |
200mm |
200mm |
200mm |
200mm |
工作臺面積 |
350χ235mm |
350χ235mm |
350χ235mm |
350χ235mm |
350χ235mm |
來回次數/分鐘 |
約20次 |
約20次 |
約20次 |
約20次 |
約20次 |
操作壓力 |
0.4 - 0.7Mpa |
0.4 - 0.7Mpa |
0.4 - 0.7Mpa |
0.4 - 0.7Mpa |
0.4 - 0.7Mpa |
軸孔尺寸 |
φ25χ40L |
φ25χ40L |
φ25χ40L |
φ25χ40L |
φ25χ40L |
電源 |
AC220V單相 |
AC220V單相 |
AC220V單相 |
AC220V單相 |
AC220V單相 |
操作種類 |
自動/手動 |
自動/手動 |
自動/手動 |
自動/手動 |
自動/手動 |
操作方式 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
雙手操作 |
本機重量 |
約140kg |
約160kg |
約190kg |
約210kg |
約220kg |
