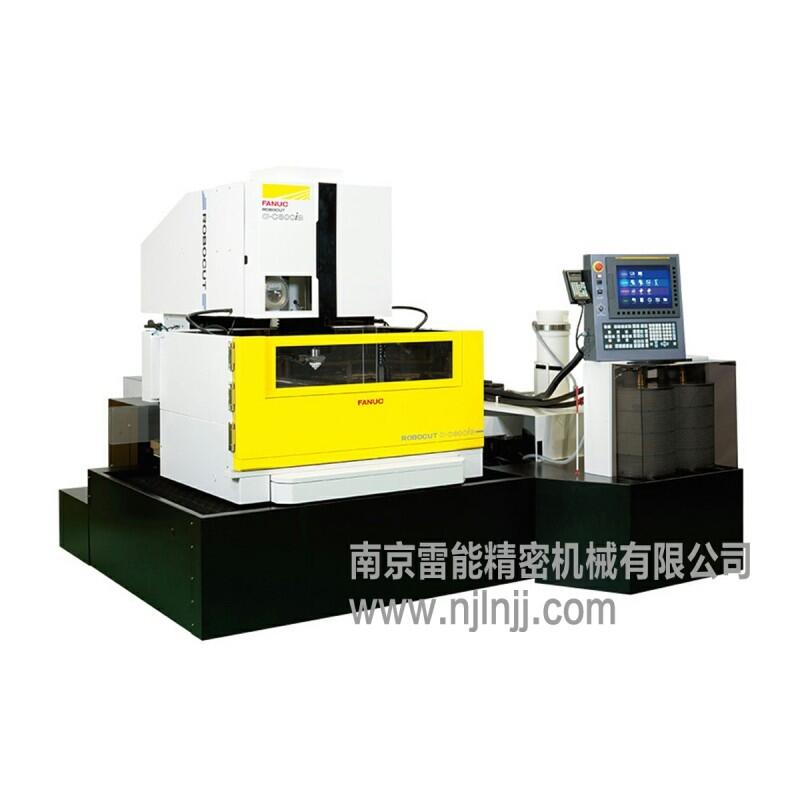

機械主體 機械部（a-C800iB）
|
規格項目 |
a-C800iB |
|||
|
加工方式 |
浸漬加／沖洗加工 |
|||
|
*大工件尺寸 |
無升降門 |
標準 |
1250 ′ 1020 ′ 300 mm |
|
|
選項 |
1250 ′ 1020 ′ 500 mm |
|||
|
有升降門 |
標準 |
1250 ′ 975 ′ 300mm |
||
|
選項 |
1250 ′ 975 ′ 500mm |
|||
|
*大工作物重量 |
3000kg |
|||
|
工作臺行程 |
800 ′ 600mm |
|||
|
Z 軸行程 |
310mm (選項: 510 mm) |
|||
|
UV 軸行程 |
±100mm ′ ±100mm |
|||
|
驅動電機 |
X/Y 軸 |
FANUC AC 伺服電機 aiF 8/3000-B |
||
|
U/V 軸 |
FANUC AC 伺服電機 aiF 1/5000-B |
|||
|
Z 軸 |
FANUC AC 伺服電機 aiF 2/5000-B |
|||
|
*大工作臺進給速度 |
2000mm / min |
|||
|
使用線徑 |
f0.1 ～ f0.3mm |
|||
|
線張力 |
250 ～ 2500g |
|||
|
進線速度 |
1～15m/min |
|||
|
最小工作臺移動量 |
0.0001mm |
|||
|
*大錐角 |
標準 |
±30°/ 150mm |
||
|
選項 |
±45°/ 70mm |
|||
|
導線嘴 |
沖模導線嘴 |
|||
|
*大線重量 |
標準 |
16kg |
||
