性能特點
1.機床運轉允許的**扭轉力矩25千克*米,**送刀抗力900千克.所以在選用加工規范時,不應超過上述數值;
2.機床在運轉時不可變速,變速時為便于齒輪契合,可用手轉動主軸;3.機床需要機動升降時,必須先松開立柱剎緊螺母,以免損壞傳動齒輪;
3.機床工作時要按機床潤滑要求進行注油,應經常注意機床外露摩擦表面是否缺油,如發現工作不夠正確應及時檢修;
主要技術參數要求

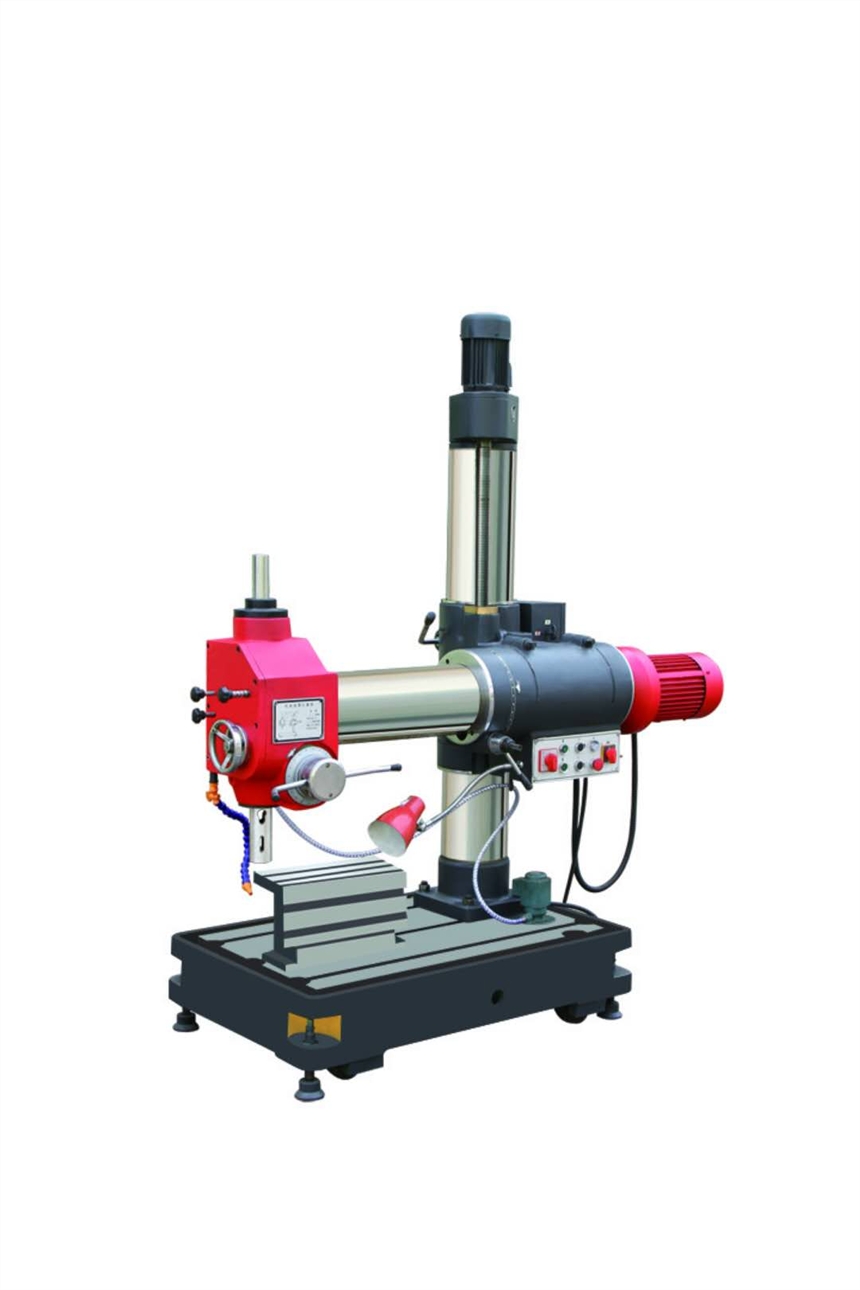

| 主要技術參數 | 單位 | Z3132*8 |
| 最大鉆孔直徑 | mm | 32 |
| 主軸中心至立柱母線距離 | mm | 最大800 最小345 |
| 主軸端面至底座工作面距離 | mm | 最大670 最小20 |
| 主軸錐孔 | 莫氏4# | |
| 主軸行程 | mm | 160 |
| 立軸繞立柱中心線回轉角度 | ° | ±180° |
| 立軸繞搖臂中心線回轉角度 | ° | ±180° |
| 主軸轉速級數 | 8級 | |
| 主軸進給級數 | 3級 | |
| 搖臂升降 | 機動 | |
| 搖臂升降速度 | m/min | 1.2 |
| 主電機功率 | Kw | 2.4/2 |
| 升降電機功率 | Kw | 0.55 |
| 冷卻泵電機功率 | Kw | 40 |
| 外形尺寸 | mm | 1600*680*1910 |
| 機床重量 | kg | 1200 |
使用說明
1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。
2．嚴禁戴手套操作，女生發辮應挽在帽子內。
3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準用手拿著鉆。
4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。
5．調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行。
6．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。
7．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。
8．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
9．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。
10．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。
11．工作結束時，將橫臂降到**位置，主軸箱靠近立柱，并且都要卡緊。
采購須知
1.本機床到用戶之日起，實行免費保修服務，服務期為12個月；
2.保修期內出現質量問題，機床質量服務處理2小時內相應，24小時內服務人員到位；
3.保修期內如用戶人為造成質量問題，本服務處也實行免費服務，但如果將機床零件損壞由用戶負責或收取零件成本費。
4.保修期過后，終生提供技術支持。
