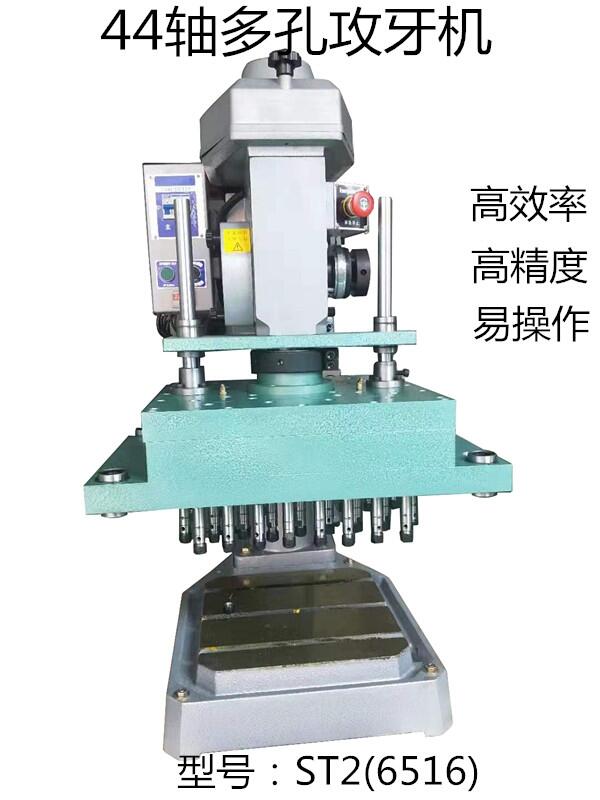

該齒輪式攻牙機的傳動裝置采用可替換的A、B齒輪配合A、B轉軸根據螺距進行進給，這種組合方式具有以下優點：加工精密度相當高，絲錐在前進與后退時不必出力就能運轉自如，從而加工出優良的產品，不會造成粗細不同的螺紋。 攻牙機在攻牙時由回轉的主軸進行上下的自動傳送，因此工件不會往上跳。 電控方面采用先進的集成電路和固態繼電器控制，比常規的用普通接觸器和繼電器控制，具有運行準確可靠，噪音低，使用壽命長等特點。 主軸回轉與絲錐進退刀，設有雙重安全離合器，對絲錐產生扭力保護作用。 可以根據客戶需要配置各種類型的多軸鉆孔器和各種類型的空油壓夾具。加裝多軸器可一次完成多孔攻牙，很好的提高生產效率，保證產品品質。
|
規格 |
ST1Z/ST1 |
ST2Z/ST2 |
ST3Z/ST3 |
|
工作臺有效尺寸 |
220X230 |
340X340 |
340X340 |
|
立柱外徑 |
Φ52 |
Φ85 |
Φ95 |
|
主軸外徑 |
Φ42 |
Φ70 |
Φ85 |
|
主軸錐度 |
JT2S/B16 |
MT2/JT6 |
MT3 |
|
主軸軸端到工作臺的距離 |
100-480mm |
140-480mm |
120-470mm |
|
立柱端面到主軸中心距離 |
184mm |
237mm |
252mm |
|
主軸行程 |
45mm |
65mm |
65mm |
|
主軸轉速 |
420/760/1340rpm |
155/285/505rpm |
50/100/200rpm |
|
主軸功率 |
1HP/4P |
1HP/6P |
2HP/6P |
|
*大攻牙能力 |
S45C/M8 |
S45C/M16 |
S45C/M32 |
|
總重量 |
215kg/135kg |
320kg/210kg |
420kg/320kg |
