尋測電纜路徑 當探棒處于電纜上方B點時，探棒的線圈與電場平行，線圈沒有切割電力線，線圈中的感應電流小，這時耳機中幾乎沒有聲音。而當探棒在A點或者C點時，耳機中的聲音較大。 由聲音較小的點所連成的線即為電纜的路徑。 估測電纜埋設深度 將探棒在電纜上方B點右傾斜45○，然后垂直于電纜走向后退，當退到A點時，探棒正對電纜，此時耳機的聲音較小。 B點到A點的距離，也就是向后退的距離即為電纜埋設的深度。 用這種方法可以估測電纜的埋設深度。 故障點定位 我們使用各種測試方法已測出故障點的距離，但由于各種因素的影響，如測量誤差、電纜的余纜、拐彎等，在地面上不一定能準確地找到故障，還必須使用故障定位儀來準確定故障點。 故障定位時是利用高壓設備給電纜加一沖擊直流負高壓，用定位儀在測量出的故障點附近檢測電纜故障的放聲點。 高壓放電的時間以1秒鐘一次為宜。 打開定位儀電源，適當調節音量旋鈕，將定位儀放置在測出的電纜故障點處，應該有故障點放電的聲音，如果聽不到可移動定位儀的位置，直到耳機里的放電聲zui大，此處即為故障點。

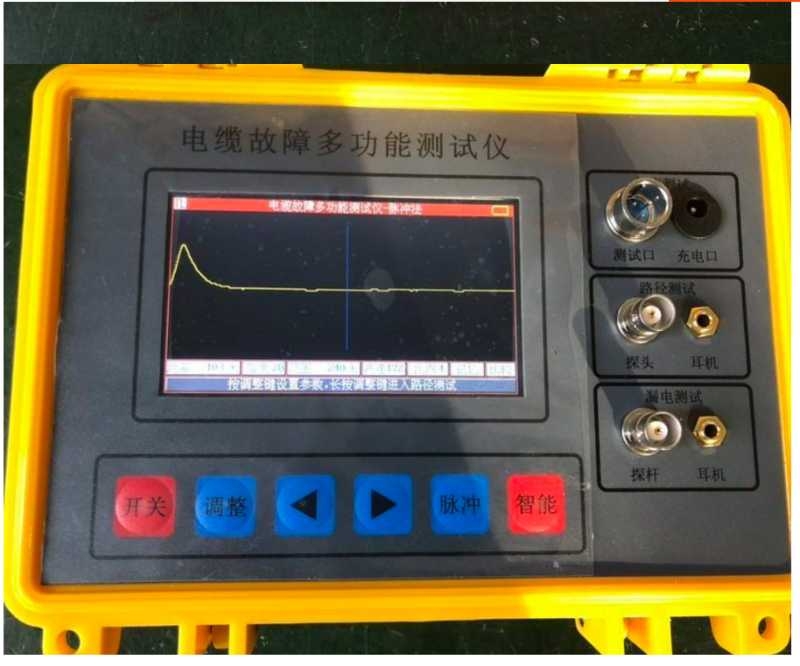

低壓電纜故障測試儀由筆記本電腦、測試系統、路徑信號產生器、路徑信號接收器和定位儀器幾部分組成，可完成電纜故障的測試和電纜資料的管理兩項任務。 筆記本電腦進行測量控制、數據處理和電纜資料管理。 故障測試系統與筆記本配合可在故障電纜一端測出故障點距測試端的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。 路徑信號產生器可產生15KHZ、zui大幅度30V的斷續正弦波信號，用于尋測電纜路徑。 路徑信號接收器用來接收路徑信號，查找電纜走向和估測電纜埋設深度。 定位儀用于故障點的定位
此方法幾十年來幾乎沒有什么變。對于短路故障、低阻故障,此法測起來甚為方便。電橋法是利用電橋平衡時,對應橋臂電阻的乘積相等,而電纜的長度和電阻成正比的原理進行測試的。低壓脈沖反射低壓脈沖法也稱時域反射法(TDR),指脈沖反射儀在不通過高壓沖擊器的情況下,獨立測量電纜的低阻與斷路故障。脈沖電壓取樣法脈沖電壓取樣法又稱沖擊高壓閃絡法,是一種用于測量高阻泄漏與閃絡性故障的測試方法。首先將電纜故障在直流或脈沖高壓信號下?lián)舸?/span>,然后通過記錄放電脈沖在測量點與故障點往返一次所需的時間來測距。脈沖電壓法主要有直流高壓閃絡(直閃法)與沖擊高壓閃絡(沖閃法)兩種方法
