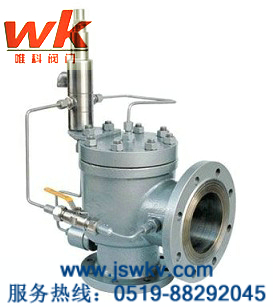

先導式安全閥
產品型號：Ax46F/Y
主要性能規范：
主要性能規范
公稱壓力 ＰN 150 300 600 900 1500
殼體強度 Ｐs(MPa) 3.0 7.5 15 22.5 37.5
整定壓力 Ｐk(MPa) .0.1-2 1.6-5 3.2-10 8-15 10-25
密封壓力 Pm(MPa) 90%Pk
回座壓力 Ｐh(MPa) >=90%Pk
排放壓力 Pp(MPa) =1/4d0
適用溫度 <=250度
適用介質 空氣、水、油品、蒸氣、腐蝕介質
主喉部直徑代號
代號 直徑 代號 直徑
D 10 L 50
E 13 M 55
F 16 N 60
G 20.5 P 72
H 26 Q 96
J 33 R 115
K 40 T 148
產品用途：
先導式安全泄壓閥是一種新穎結構的安全閥。主要用于石油天然氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器或管路上的最佳超壓保護裝置。
產品結構特點：
主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作等命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
主要零件的材料說明：
NO.
零件名稱
Ax46Y/F 材料
KAX46Y/F材料
1
閥體
WCB
WCB
2
閥瓣
2Cr13/2Cr13+PTFE
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3
導向套
1Cr18Ni9Ti
1Cr18Ni9Ti
4
彈簧
50CrVA
50CrVA
5
O型圈
氟橡膠
氟橡膠
6
閥蓋
25
25
7
導閥
部件
主要外形尺寸：
主要尺寸
口徑 流道直徑 進口壓力級 出口壓力級 結構尺寸 口徑 流道直徑 進口壓力級 出口壓力級 結構尺寸
L L1 C L L1 C
1*2 D.E.F 150 150 115 105 106 2*3 G.H.J 150 150 124 130 457
300 150 115 105 106 300 150 124 130 457
600 150 115 105 106 600 150 124 130 457
900 300 121 125 508 900 300 171 167 559
1500 300 121 125 508 1500 300 171 167 559
2500 300 121 125 508 2500 300 171 178 584
11/2*2 D.E.F 150 150 121 124 432 3*4 J.K.L 150 150 162 156 483
300 150 121 124 432 300 150 162 156 483
600 150 121 124 432 600 150 162 156 483
900 300 152 149 533 900 300 181 190 610
1500 300 152 149 533 1500 300 181 190 610
2500 300 152 149 833
11/2*3 G.H 150 130 124 130 432 4*6 L.M.N.p 150 150 229 181 559
300 130 121 130 432 300 150 229 181 559
600 130 121 130 432 600 150 229 181 559
900 162 156 162 533 900 300 233 249 711
1500 162 156 162 533 1500 300 233 249 711
2500 162 156 162 833 2500 600 233 249 711
6*8 Q.R 150 150 240 240 635 8*10 T 150 150 279 276 711
300 150 240 240 635 300 150 279 276 711
600 150 240 240 635 600 150 279 297 737 安全閥概述：安全閥（safety valve）是受壓設備(如：容器、管道)上的超壓保護裝置。當設備壓力升高達到預定值時，安全閥自動開啟泄壓，防止設備壓力繼續升高。當壓力降低到規定值時，安全閥及時自動關閉，防止設備內介質大量流失。
一、江蘇唯科閥門有限公司可生產以下安全閥：材質有鑄鐵、鑄鋼、黃銅、青銅、不銹鋼、鉻鉬鋼；連接方式有螺紋、法蘭、焊接；壓力1.0-16Mpa；公稱通經：DN15-300；常規產品有：A21H-16C/A21W-16P/A41H-16C/A41Y-16C/A41W-16P/A42H-16C/A42Y-16C/A42W-16P/A47H-16C/A47Y-16C/A47W-16P/A48H-16C/A48Y-16C/A48W-16P/A27W-10T/A27H-10K/A27T-10/A47Y-16I/A48Y-16I
二、我廠安全閥產品嚴格按照以下國家標準生產：
JB/T 2203-1999彈簧式安全閥結構長度
GB/T 12243-2005彈簧直接載荷式安全閥
GB/T 12241-2005安全閥一般要求
三、為確保產品質量，訂貨時請?zhí)峁┮韵略敿?xì)參數：
新項目用戶請?zhí)峁┰O(shè)計院設計的型號，更換配件用戶請?zhí)峁┲笆褂玫漠a(chǎn)品型號或以下參數：
1. 使用什么介質； 2. 介質的溫度；
3. 介質的CV值； 4. 工作壓力；
5. 傳動方式； 6. 連接方式；
7. 結構形式； 8. 公稱通徑等
