產 品 說 明 | |||
 |
型號表示方法
DKX□ -□ □ □
產品型號:X為通用型 Q為部分回轉 Z為多回轉
額定電流:1為10A 2為20A
控制數量:1為一控一 2為一控二 等
結構形式:K抽屜式 X壁掛式 G柜式 B防爆 H戶外

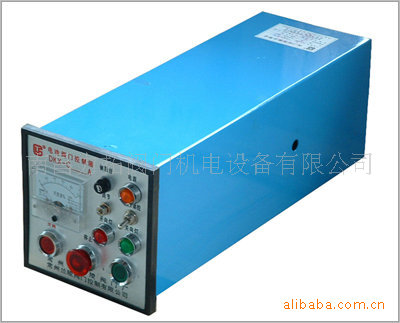

FZ系列控制箱
技術數據
1、 電源：380V 50HZ 三相四線制
2、 工作環境：
（1） 環境溫度：-20℃~40℃（FZB型為-30~+60℃）
（2） 相對濕度:大于80%（FZB型為大于90%）(20±5℃時)
（3） 周圍不含強腐蝕性、有易燃易介質。（FZB型周圍環境含有性介質，防爆標志為EXdeIIBT6。）
注:DKXB型防護等級為IP55.
規格
表一
|
型號規格 |
電機功率(KW) |
額定電流(A) |
開度指示 |
|
DKX（K、X、G、B、H）—11X（Q、Z） |
0.09~3 |
10 |
指示燈顯示或開度表顯示 |
|
DKX（K、X、G、B、H）—12X（Q、Z） |
4~7.5 |
20 | |
|
DKX（K、X、G、B、H）—21X（Q、Z） |
0.09~3 |
10 |
指示燈顯示或開度表顯示 |
|
DKX（K、X、G、B、H）—22X（Q、Z） |
4~7.5 |
20 |
工作原理:
主電路配合閥門電動裝置構成完整的控制回路。主要有接觸器、變壓器、穩壓電路、控制回路開度顯示回路等組成。其中抽屜式、壁掛式、柜式、防爆型和戶外式各原理圖都有些區別，具體的原理方式見后原理圖。正常情況下，接好電源，這時電源指示燈亮,同時,如果開向和關向指示燈也都亮，這表示電動閥門處于中間位置.操作開向按鈕，觀看閥門或電機的旋動方向，若不正確,請調整輸入電源的相序。控制箱內具有自保持功能，當電動閥門開到位后，應自動停止，且開到位指示燈亮；再操作關向按鈕，到位后，自動停止。在開關過程中，開、關向指示燈會閃亮。
調試電動裝置時，調節電動裝置內開度指示器，須配合電動裝置上的電位器，觀看開度表的顯示，一般在0-100之間顯示（特殊的除外），可以配合控制箱的輔佐電位器調節。
安裝與調試
1、將控制箱固定在支架上。
2、按控制箱電氣原理圖和電動裝置接線圖，用電纜按對應的端子號把控制箱和電動裝置的端子連接起來。
3、把三相電源分別接到控制箱的L1 L2 L3 N端子上。
4、在閥門處于中間位置時，按“開”或“關”按鈕，檢查閥門的旋向是否與按鈕一致，如不一致，必須調換輸入電源的相序。
5、分別按下“開”，“關”，“?！卑粹o檢查運行功能是否正常。
6、帶有開度表的控制箱，還要調試開度，先將閥門關閉，調電裝內開度電位器，讓開度表顯示為零，將電位器齒輪掛上，注意電位器的旋轉方向應和電裝的開、關方向相同，再將閥門打開，配合控制箱面上的微調電位器調節開度表的指針到100。接下即可試運行。
訂貨須知
訂貨時請在合同上詳細寫明所配電動裝置的型號、規格、以及電機的額定功率和是否需要開度指示等。
如果需特殊供貨，可按照提供的圖紙制作也可按用戶的要求代為設計。
例如集中控制等。
如需加裝熱繼請參照規格表選定。
