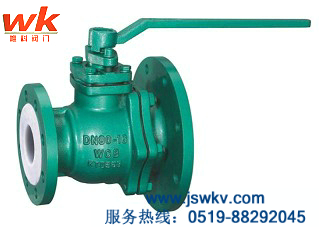

一、江蘇唯科放料襯氟球閥FQ41F46-10C概述：本閥廣泛應用于石油、化工、制藥等行業中，可使用在強酸強堿等介質中，一般安裝在反應釜底部。使用壓力：0-2.5Mpa;使用溫度：-29~180℃。
二、相關試驗參數：
產品型號 |
強度試驗壓力 |
密封試驗壓力 |
襯里材料 |
工作介質 |
FQ41F46-10C/FQ41F4-10C |
1.5MPa |
1.1MPa |
F4或F46 |
硫酸、鹽酸等強酸強堿介質 |
FQ41F46-16C/FQ41F4-16C |
2.4MPa |
1.76MPa |
F4或F46 |
三、相關連接尺寸：
DN |
FQ41F-10C/FQ41F-10P主要尺寸 |
參考值 |
|||||||
L |
D |
D1 |
D2 |
Z-d |
f |
b |
Do |
H |
|
25/50 |
150 |
114/140 |
85/110 |
65/90 |
4-14/4-14 |
3/3 |
17/17 |
180 |
105 |
32/65 |
165 |
140/160 |
100/130 |
78/110 |
4-14/4-18 |
3/3 |
17/19 |
180 |
120 |
40/65 |
180 |
150/160 |
110/130 |
85/110 |
4-14/4-18 |
3/3 |
17/19 |
225 |
140 |
40/80 |
180 |
150/190 |
110/150 |
85/125 |
4-18/4-18 |
3/3 |
19/19 |
225 |
140 |
50/80 |
190 |
165/190 |
125/150 |
100/125 |
4-18/4-18 |
3/3 |
19/21 |
225 |
150 |
50/100 |
190 |
165/210 |
125/170 |
100/145 |
4-18/4-18 |
3/3 |
19/21 |
225 |
150 |
65/100 |
220 |
185/210 |
145/170 |
120/145 |
4-18/4-18 |
3/3 |
19/21 |
360 |
160 |
65/125 |
220 |
185/240 |
145/200 |
120/175 |
4-18/4-18 |
3/4 |
20/21 |
360 |
160 |
80/125 |
250 |
200/240 |
160/200 |
135/175 |
8-18/8-18 |
3/4 |
20/21 |
420 |
215 |
80/150 |
250 |
200/265 |
160/225 |
135/200 |
8-18/8-18 |
3/4 |
21/22 |
420 |
215 |
100/150 |
280 |
220/265 |
180/225 |
155/200 |
8-18/8-18 |
3/4 |
22/23 |
420 |
240 |
100/200 |
280 |
220/320 |
180/280 |
155/255 |
8-18/8-18 |
3/4 |
23/24 |
420 |
240 |
