主要應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
驅動器功能說明
| 驅動器功能 | 操作說明 |
微步細分?jǐn)?shù)設定 |
由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。 |
輸出電流設定 |
由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。 |
自動半流功能 |
用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。 |
信號接口 |
PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。 |
電機接口 |
A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
電源接口 |
采用直流電源供電，工作電壓范圍建議為20－80VDC，電源功率大于200W。 |
指示燈 |
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
安裝說明 |
驅動器的外形尺寸為：118×75.5×33mm，安裝孔距為109mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
參數設定

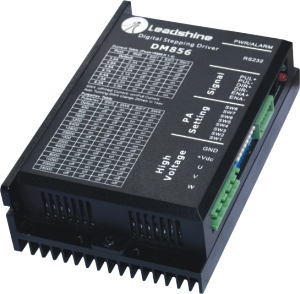

DM856驅動器采用八位撥碼開關設定細分精度、動態電流和半流/全流。詳細描述如下：
工作電流設定
| 輸出峰值電流 | 輸出參考電流 |
SW1 |
SW2 |
SW3 |
Default |
off |
off |
off |
|
2.1A |
1.5A |
on |
off |
off |
2.7A |
1.9A |
off |
on |
off |
3.2A |
2.3A |
on |
on |
off |
3.8A |
2.7A |
off |
off |
on |
4.3A |
3.1A |
on |
off |
on |
4.9A |
3.5A |
off |
on |
on |
5.6A |
4.0A |
on |
on |
on |
微步細分設定
| 步數/轉 | SW5 |
SW6 |
SW7 |
SW8 |
Default |
on |
on |
on |
on |
400 |
off |
on |
on |
on |
800 |
on |
off |
on |
on |
1600 |
off |
off |
on |
on |
3200 |
on |
on |
off |
on |
6400 |
off |
on |
off |
on |
12800 |
on |
off |
off |
on |
25600 |
off |
off |
off |
on |
1000 |
on |
on |
on |
off |
2000 |
off |
on |
on |
off |
4000 |
on |
off |
on |
off |
5000 |
off |
off |
on |
off |
8000 |
on |
on |
off |
off |
10000 |
off |
on |
off |
off |
20000 |
on |
off |
off |
off |
25000 |
off |
off |
off |
off |
安裝尺寸
