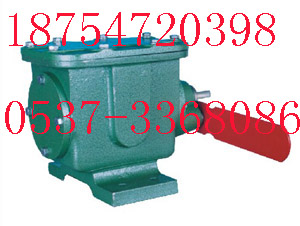

SL皮帶縱向撕裂檢測器 ZL縱向撕裂檢測器
SL系列縱向撕裂檢測器用于各種規格的帶式輸送機膠帶發生縱向撕裂檢測器的檢測與保護、防止由撕裂或嚴重劃傷造成的重損失。
本系列檢測器可連續監測膠帶的運行，當故障信號出現時，可及時發出警告或停機信號。
二、型號含義
SL-產品代號
口-膠帶寬度
口-感知器序號
三、技術參數
1、使用環境條件
a、環境溫度
b、相對濕度 不大于90%
2、主要參數見下表
工作電壓 |
整機功耗 |
輸出電阻 |
觸點數量 |
觸點容量 |
介電性能 |
延時時間 |
重量 |
|
常開 |
常閉 |
|||||||
AC 200V 50HZ |
<15W |
<3kΩ |
1 |
1 |
AC 380V |
工頻2000Vlmin |
0～10s |
10(控制箱) |
四、結構特點
該系列檢測器由控制箱和感知器構成。感知器為兩種型式：
1、-I型和A-II型
2、B-口-I型和B-口-II型 注：方框內為膠帶寬度。
3、感知器的開關采用導電像膠制成，耐腐蝕、防斷裂、性能穩定。
4、膠體采取密封措施，防護等級較高。
五、工作原理
當運行中的膠帶發生撕裂等故障時，感知器能可靠地檢測出來，并輸出一個開關量，用于告警或停電。
控制箱內采用典型的繼電器控制線路，若感知器動作發出信號，則控制繼電器動作，輸出開關量給控制室，用于緊急停機。機箱面板上告警燈亮�？刂齐娐凡⒆枣i。按下復位按鈕開關，控制線路恢復檢測狀態。
此外，本機還沒有自檢按鈕，可模擬故障信號，用于檢測控制電路的工作。
六、安裝方法
1、A-I型感知器的安裝
在溜槽出料口處開一尺寸為600＊300(mm)的長方口，將活動門安裝在長方口部。同時應在活動門底部焊兩個拉簧桿，在溜槽兩側壁固定兩個拉簧，使其掛在拉簧桿上。用戶再自制安裝支架感知器固定在安裝支架上，其位置應保證感知器受力部位距活動門的筋板為5～
2、A-II型感知器的安裝
在溜槽出料口處開一尺寸為600＊
3、B-I感知器的安裝
自制安裝支架(每根感知器配一對),與感知器連接后，固定在導料槽處上膠帶下部，每組托輥前安裝一根，感知器距托輥5～
4、B-II型感知器的安裝
B-II感知器的安裝支架由廠家提供，其安裝方法與B-I感知器相同
七、接線方法
開啟控制箱門，下部有一組接線端子，可按下列說明接線：
1、每支感知器配有
2、 3、4端為輸出常開觸點，5、6端輸出常閉觸點；
3、7端為接地點；
4、端子8、9為工作電源：AC220V 50HZ.
