現貨供應GANTER凸輪式分度銷GN612.2/GN612.3
溫馨提示：

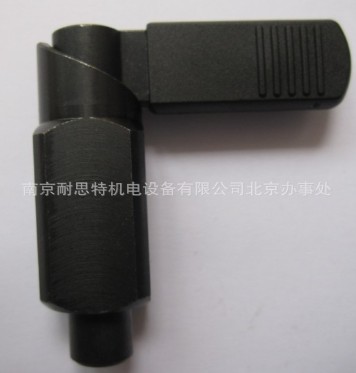

GN612.2實拍圖片如下
GN612.3實拍圖片如下
下面是GN612.2凸輪式分度銷具體介紹：
凸輪分度銷
•材料
鋼制、黑色氧化處理。
•銷頭
氮化鋼。建議與符合H7公差規定的孔配合。
•塑料套
聚酰胺基（PA）高科技聚合體，黑色，亞光飾面。
•可供應以下標準型號
-A型：無塑料套。
-B：帶塑料套。
特征及應用：
GN612.2型凸輪分度銷適用于要求鎖定銷頭在任何時候均不得突出的場合。將鎖頭旋轉180°，鎖定銷頭自行縮回。
通過任意位置的卡槽，防止鎖頭得轉動。
結構圖如下所示
產品參數如下：
下面是GN612.3凸輪式分度銷具體介紹：
凸輪分度銷
主體材質：焊鋼.
銷頭:氮化鋼.建議與符合H7公差規定的孔配合。
塑膠套：聚酰胺基(PA)高科技術聚合體黑色亞光飾面.
A型有塑膠套B型無塑膠套.
品號 |
主尺寸 |
主尺寸 |
彈簧壓力 |
重量 |
|||||
d -0.02- 0.04 |
s |
i |
h |
r |
l |
預壓 (N) |
最大壓載(N) |
||
612.3-6-16-A |
6 |
16*16 |
30 |
10 |
32 |
56 |
12 |
32 |
76 |
612.3-6-16-B |
6 |
16*16 |
30 |
10 |
42 |
56 |
12 |
32 |
78 |
612.3-8-16-A |
8 |
16*16 |
30 |
10 |
32 |
56 |
12 |
32 |
80 |
612.3-8-16-B |
8 |
16*16 |
30 |
10 |
42 |
56 |
12 |
32 |
80 |
612.3-8-20-A |
8 |
20*20 |
38 |
12 |
37 |
69 |
21 |
58 |
151 |
612.3-8-20-B |
8 |
20*20 |
38 |
12 |
52 |
69 |
21 |
58 |
154 |
612.3-10-16-A |
10 |
16*16 |
30 |
10 |
32 |
56 |
12 |
32 |
80 |
612.3-10-16-B |
10 |
16*16 |
30 |
10 |
42 |
56 |
12 |
32 |
82 |
612.3-10-20-A |
10 |
20*20 |
38 |
12 |
37 |
69 |
21 |
58 |
153 |
612.3-10-20-B |
10 |
20*20 |
38 |
12 |
52 |
69 |
21 |
58 |
157 |
612.3-12-20-A |
12 |
20*20 |
38 |
12 |
37 |
69 |
21 |
58 |
158 |
612.3-12-20-B |
12 |
20*20 |
38 |
12 |
52 |
69 |
21 |
58 |
174 |
溫馨提示：
產品圖片及屬性僅供參考，詳情請來電或在線咨詢
