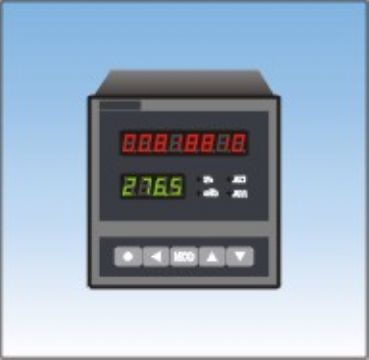

XSJB/A-H溫度壓力補償積算儀
XSJB/A-H溫度壓力補償積算儀
① 適合需要溫度、壓力補償?shù)倪^熱蒸汽、飽和蒸汽、一般氣體的流量測量和積算
② 溫度、壓力、流量（電流、電壓、脈沖）輸入，基本誤差優于±0.2%F·S
③ 可顯示累積量、補償后瞬時流量、密度、溫度、壓力和補償前瞬時流量
④ 外形尺寸：160×80（橫/豎），96×96，
⑤ 儀表電源220V AC，（9~30）V DC
基本配置：
雙顯示，外供變送器電源
擴展功能：
① 報警輸出，最多2點，可組態
② 變送輸出或累積脈沖輸出
③ 通訊接口：RS 232或RS 485
④ 停電記錄（防盜用功能）
型號規格
熱能積算儀 / o — o T o A o B o S o o o Vo Lo Wo
4 1：外型尺寸
A：橫式160×80×125或豎式80×160×125（W×H×L）
B：96×96×112（W×H×L）
4 2：面板形式 H：橫式
S：豎式
F：方形
4 3：報警點數量
T0：無報警
T1~T2：1~2點報警
4 4：變送輸出
A0：無輸出
A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA
A2：電壓輸出（0~5）V、（1~5）V
A3：電壓輸出（0~10）V
A4：其它輸出
4 5：外供電源
B0：無外供電源
B1：外供24V DC
B2：外供24V DC ，12V DC兩組電源
B3：其它
4 6：通訊接口
S0：無通訊接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
4 7：打印功能：P表示帶打印功能，不帶可省略
4 8：停電記錄功能：D表示帶停電記錄功能，不帶可省略
4 9：儀表電源
V0：220V AC
V1：24V DC
V2：12V DC
4 10：流量輸入信號
L1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
L2：電壓：1V~5V DC，0V~5V DC
L3：脈沖
4 11：溫度輸入
W1：電流：4mA~20mA DC，0mA~10mA DC，0mA~20mA DC
W2：電壓：1V~5V DC，0V~5V DC
W3：熱電阻：Pt100（
W4：熱電偶：K、T、E、S（
3、技術規格
3.1 基本技術規格
4 電 源：220V AC供電的儀表：220V±10%，功耗小于7VA； 24V DC供電的儀表：24V±10%，功耗小于5VA；
其它電源規格以隨機說明書為準
4 工作環境：
寬溫范圍的儀表需在訂貨時注明
4 顯示范圍：瞬時流量、溫度為4位LED顯示，-1999~9999；
累積流量為12位LED顯示，0~999999999999
4 溫度輸入信號類型：電壓、電流、熱電阻、熱電偶
電 壓：1V~5V DC，0V~5V DC 可通過設定選擇
電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100（
熱電偶：K、E、T、S可通過設定選擇（
其它輸入信號或分度號需在訂貨時注明
4 流量輸入信號類型：電壓、電流、脈沖
4 基本誤差：小于±0.2%F.S
4 測量分辨力：1/60000，16位A/D轉換器
4 測量控制周期：0.6秒
