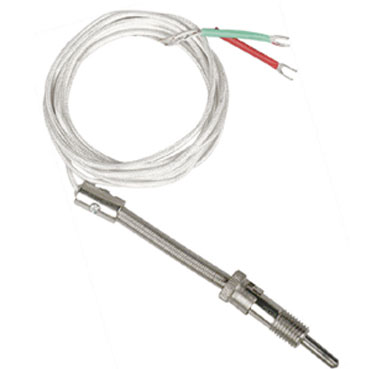

WR□T-01 型壓簧固定式鎳鉻 - 銅鎳 熱電偶 通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。 壓簧式固定熱電偶 與顯示儀表等配套使用，可直接測量 0~400 ℃ 范圍內的溫度。 壓簧式固定熱電偶 帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠 出機、輕紡、食品等工業。 ●結構原理
WRET-01 型 壓簧式固定熱電偶 的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與
顯示測量?jī)x表的聯接方法均與一般熱電偶 相同。
WRET-01型 壓簧式固定熱電偶 的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
●安裝方法
WRET-01型 壓簧式固定熱電偶 的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測
物體上，再將 熱電偶 緊貼被測物，擰緊卡套螺釘，最后擰上鎖緊卡套。
●型號規格
型號 |
分度號 |
測溫范圍 ℃ |
熱響應時間 t0.5s |
保護管材料 |
|
WRET-01 |
E （ EA-2 ） * |
0-400 |
<5 |
不銹鋼 1Cr18Ni9Ti |
|
WRNT－01
|
K （ EU-2 ） *
|
0-400
|
<5
|
不銹鋼 1Cr18Ni9Ti
|
|
規格 |
連接螺栓 l 2 mm |
||||
總長 Lmm |
保護管 l 1 mm |
||||
1000
1500 2000 2500 3000 3500 4000 |
30
30 30 30 30 30 30 |
35 或 70 |
|||
1000
1500 2000 2500 3000 3500 4000 |
60
60 60 60 60 60 60 |
||||
注:訂貨須寫明: 1產品名稱及型號
2總和置深
3分度號打“*”表示特殊規格訂貨
