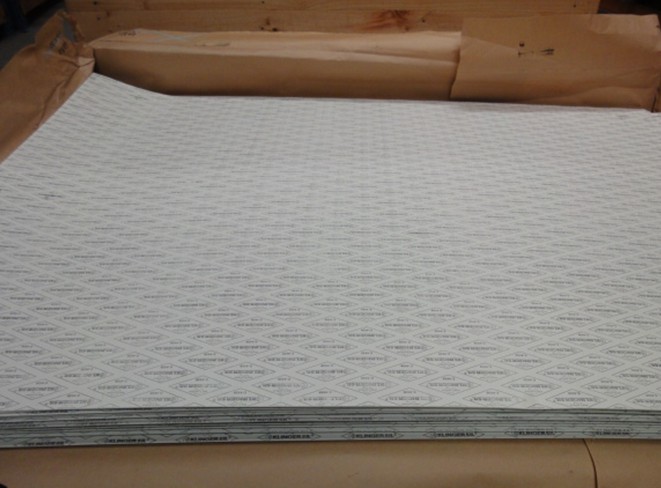

KLINGERsil C4430
代表壓縮人造纖維達到的新標準。 第一個達到 CAF (壓縮石棉纖維)等級 的非石棉墊片。優異的質量，出色的化學介質耐用性能，適合于化工、氣體、水、油、燃料等等。.
3XA 雙面防粘接涂層保持墊片和法蘭分離，減少安裝和維修時間間 在安裝和檢修時無須使用潤滑油脂和密封劑。
技術參數
請注意以下圖表所示僅作為指導，該參數引用時要根據墊片的厚度和具體操作條件。本參數參考厚度 2.0 mm，所有操作我溫度和壓力根據接觸的化學介質而定。請查閱 KLINGER 公司的相關化學介質適用表或使用 KLINGERexpert 計算機設計軟件。
|
430 |
°C |
最高操作壓力 |
100 |
bar |
壓縮率 ASTM F36A |
8 |
% |
回彈率 ASTM F36A (min) |
50 |
% |
KLINGER 熱壓實驗 MPa 300°C |
||
厚度減少 23°C |
8 |
% |
厚度減少 300°C |
11 |
% |
拉抻應力 ASTM F152 across grain |
17 |
MPa |
氣體泄露 DIN 3535/6 |
1.0 |
ml/min |
應力松弛 BS7531 |
31 |
MPa |
應力松弛 DIN 52913 (16h, 300°C) |
35 |
MPa |
重量增加 ASTM F146 |
||
ASTM 油 No. 3 (5h/150°C) |
3 |
% |
ASTM 燃料油 B (5h/23°C) |
5 |
% |
厚度增加 ASTM F146 |
||
ASTM 油 No. 1 (5h/150°C) |
0 - 5 |
% |
ASTM 油 No. 3 (5h/150°C) |
0 - 5 |
% |
ASTM 燃料 A (5h/23°C) |
0 - 5 |
% |
ASTM 燃料 B (5h/23°C) |
0 - 5 |
% |
密度 |
1.7 |
g/cm3 |
注: 采用全球通用的非石棉材料測試方法。
認證
KLINGER PT 圖 |
|
注意： KLINGER PT 圖僅提供設計指導 – 沒有壓力/溫度限制，具體參考 KLINGER expert 墊片設計軟件。
|
