走心機用浮動夾頭 浮動鉸刀柄提高鉸孔精度校正圓心解決機床跳動

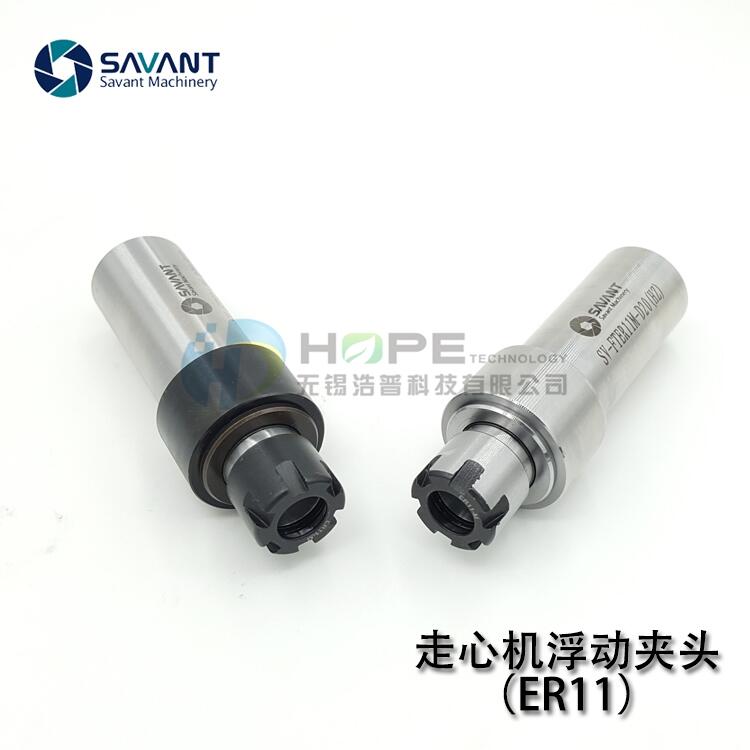

走心機用浮動夾頭
自動回中心
可調浮動力度
“浮動鉸刀柄”可實現自動定心，改善被加工孔的質量和精度?！案?dòng)鉸刀柄”的使用能減小累計誤差、機床主軸的徑向跳動，使鉸刀中心在整個鉸削加工過程中與被加工孔中心保持一致，使加工過程更加平穩，從而提高鉸孔加工精度、延長鉸刀壽命。同時節約校準、換刀等工時，提高了生產效率，節約了生產成本。
非標刀具可咨詢客服T/VX：18168867143
一、 傳統鉸孔工藝，機床主軸與鉸刀屬剛性連接，累積誤差大。鉸刀切削刃與主軸的同軸度誤差不可避免，加工過程中在主軸旋轉離心力作用下，產生諸多不良后果：
1， 鉸刀切削刃實際旋轉軌跡大于鉸刀直徑，且無法控制，因此被加工的孔實際尺寸偏大且無規律。
2， 隨著進刀，鉸刀逐漸深入孔內，鉸刀與主軸的同軸度誤差、旋轉離心力被工件孔徑束縛，自由度成正比例減小，因而被鉸的孔徑逐漸縮小。形成俗稱的“喇叭口”。
3， 在同軸度誤差與旋轉離心力共同作用下，鉸刀相當于車刀、鏜刀等點位接觸切削刀具，只有凸出在旋轉軌跡圓上的少數刀刃參與切削作業，其余刀刃則切削不到孔壁。這會產生震動，使鉸刀的壽命周期相應縮短。
4， 由于剛性連接的累積誤差、旋轉離心力、部分刀刃切削產生的震動等諸多不良因素共同作用，因此被鉸孔徑尺寸精度、形位公差與粗糙度均達不到理想效果。
適用機床
走心機、車床、銑床、加工中心、鉆床、專機等。
刀具簡圖
