絕緣穿孔夾/分接頭
設計用于連接各種電工設備（例如：分流設備，電流分接頭，連接電流等）
技術特點
·通過絕緣覆蓋層的穿孔連接
·尺寸為10-95的NS電纜從10-95mm2（外徑≤16mm）
·尺寸為95-240的NS電纜≤240mm2
·注意：保溫墻的厚度≤3mm
·彈簧加載的絕緣套管為穿孔點提供防震保護

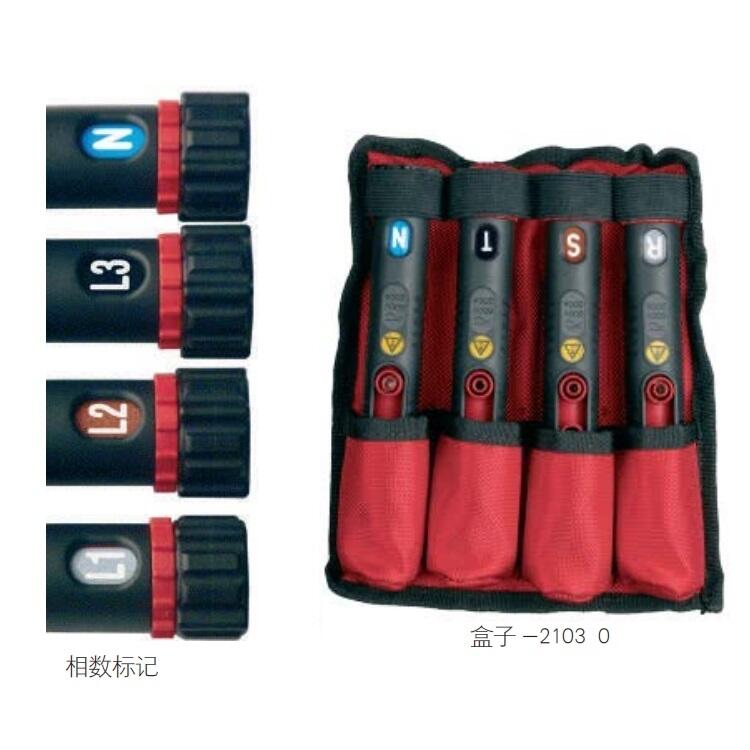

·通過相位顏色編碼識別端子，通過手柄旋轉定義
·標稱電壓可達600V AC/DC(50-60Hz)
·基于EN/IEC60900:2004的絕緣和防滑報護
·根據DIE EN61010-034的接觸保護
·連接插座D4，可單次負載16A DIN EN61010-034(見圖D4)
·連接插座D8，用于200A，持續60分鐘；或250A，持續15分鐘
·額定電壓可達600V AC/DC(50-60Hz)
·防滑保護，符合EN CEI60900
標準
EN/CEI 60900
EN/CEI 61010-2-31
EN/CEI 10020
|
描述 |
型號 |
尺寸 |
重量 |
|
10-95套裝 |
21030 |
200x170x75mm |
878g |
|
絕緣10-95套裝 |
21033 |
175x35x42mm |
187g |
|
95-240套裝 |
21040 |
200x170x75mm |
1300g |
|
絕緣95-240套裝 |
21034 |
185x38x50mm |
300g |
套裝設備
·4個絕緣穿孔夾
·堅固外殼
