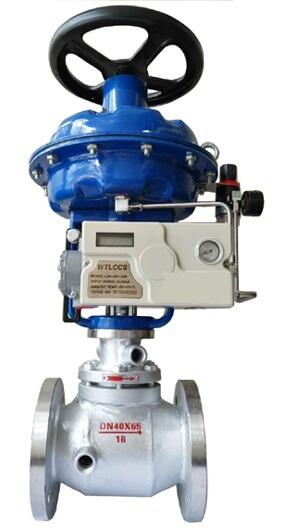

氣動保溫夾套單座調節閥，簡稱調節閥或夾套保溫調節閥，是CV3000系列產物之一。該閥適用于需要保溫的場合。氣動保溫夾套單座調節閥當工藝介質的結晶溫度低于情況溫度或流體溫度降低，造成粘度增進或流體涌現凝固時，這時在閥體和上閥蓋處增設蒸汽夾套保溫裝配，使工藝介質知足過程獨霸的需要。調節閥的泄漏量合適ANSI B16.104尺度。氣動調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產物合適GB/T4213-92尺度。
|
公稱通徑DN (mm）(閥芯直徑dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|||
|
(10) |
(12) |
(15) |
(20) |
|
|||||||||||
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程L (mm) |
16 25 40 60 |
||||||||||||||
|
膜片有效面積Ae (cm2) |
280 400 600 1000 |
||||||||||||||
|
信號范圍Pr (kPa) |
20～100、40～200 |
||||||||||||||
|
氣源壓力Ps (MPa) |
0.14～0.4 |
||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
固有可調比 |
50 |
||||||||||||||
|
允許泄漏量 |
硬閥座：IV級(10 -4閥額定容量)軟閥座：VI級 |
||||||||||||||
|
公稱壓力PN(MPa) |
1.0、1.6、4.0、6.4 |
||||||||||||||
|
工作溫度t(℃) |
常溫型 -20～200、-40～250、-60～250 |
||||||||||||||
|
散熱型 |
-40～450、-60～450 |
||||||||||||||
|
高溫型 |
450～560 |
||||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
||||||||||||||
