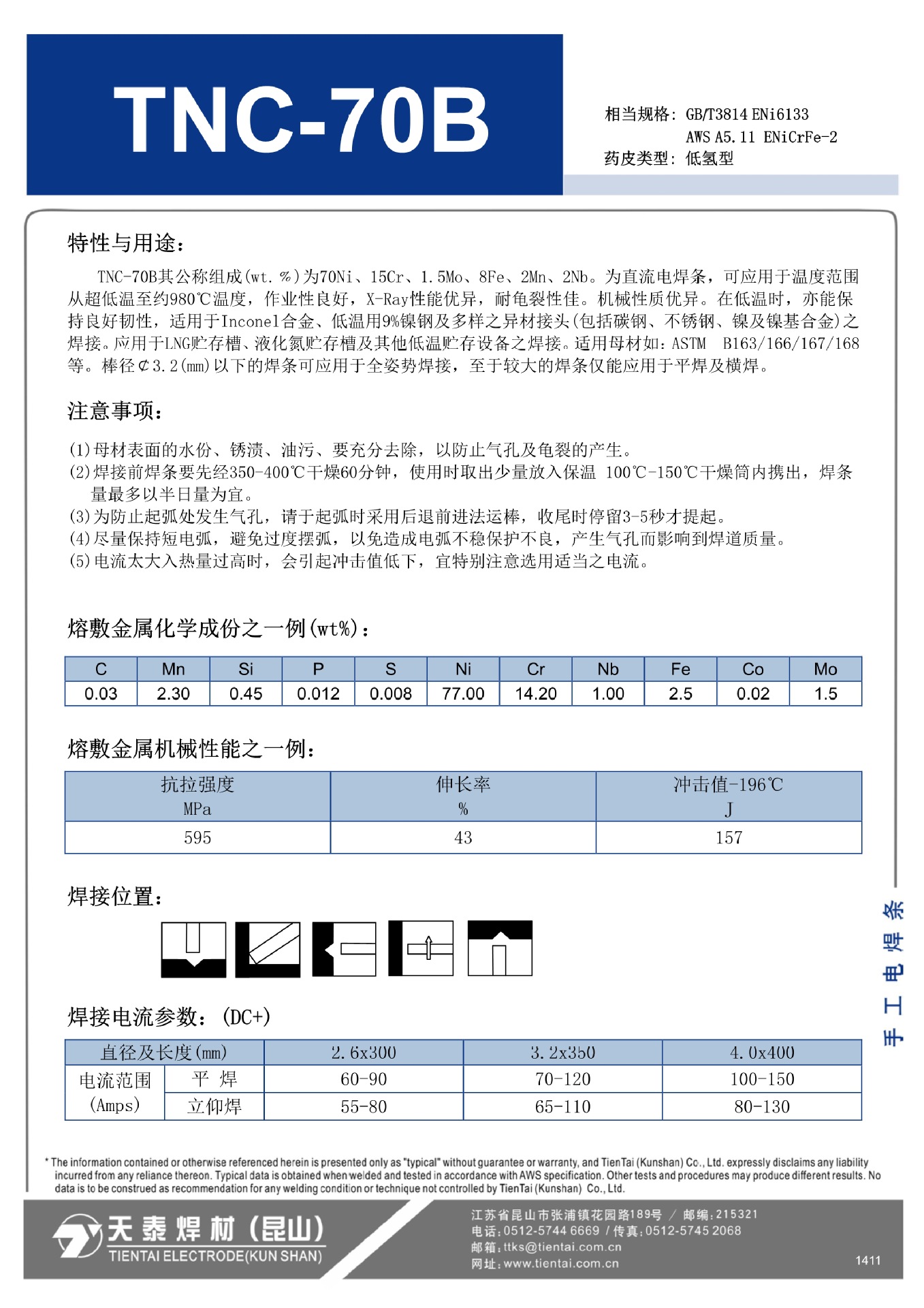

名稱：天泰TNC-70B/Ni357/ENiCrFe-2/ENi6133鎳基合金焊條
相當：GB/T13814 ENi6133 符合：AWS A5.11 ENiCrFe-2
特性與用途：
1、熔金名義成分為70Ni-15Cr-8Fe-2Mn-2Nb-1.5Mo的NiCrFe系直流焊條。
2、可應用于溫度范圍從低溫至約980℃，作業(yè)性良好，X-Ray檢驗合格率高，抗裂性佳，機械性質(zhì)優(yōu)異。
3、適用于LNG貯藏槽、液氮儲存槽及低溫用9%鎳鋼之焊接。也可用于ASTM B163/166/167/168等鎳基合金及其他鋼種的異材焊接。
注意事項：
焊接前焊條要先經(jīng)300~350℃烘干30-60分鐘。
焊接位置：
熔敷金屬化學成份 (wt%)：
C
Mn
Si
P
S
Ni
Cr
Mo
Nb+Ta
例 值
0.080
1.90
0.40
0.009
0.008
68.0
14.2
2.40
Nb:1.76
規(guī)范值
≤0.10
1.0-3.5
≤0.75
≤0.03
≤0.02
≥62
13.0-17.0
0.5-2.5
0.5-3.0
熔敷金屬機械性能：
屈服強度 MPa
抗拉強度 MPa
伸長率 %
沖擊值 J
-
610
35
≥550
≥30
焊接電流參數(shù)：(DC+)
直徑及長度(mm)
2.6x300
3.2x350
4.0x400
電流范圍(A)
平 焊
60-90
70-120
100-150
立仰焊
55-80
65-110
80-130
廠家：天泰焊材（昆山）有限公司
浙公網(wǎng)安備 33010802004772號 ICP:浙B2-20080178-5 Copyright 2011 工控信息網(wǎng) All Rights Reserved 杭州濱興科技股份有限公司（股票代碼：839880) 熱線：0571-87774297 傳真：0571-87774298
