| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 上海幻通 | 型號 | HD214 |
| 測量精度 | 0.5 | 頻率 | 50-60hz |
| 精度等級 | 一級 | 加工定制 | 是 |
| 重量 | 0.5 | 產地 | 上海 |
HD21４一入二出電阻變送器
(電阻信號隔離變送器）
概述：HD21４一入二出電阻信號隔離器是一種將電阻值信號隔離轉換成2路直流信號輸出的儀器。該變送器輸入/輸出/電源/各通道間多方全隔離，抗干擾，輸入、輸出選擇范圍寬，準確度高，標準導軌安裝便于檢測與維護。廣泛用于電力、石油化工、污水處理等領域的數據采集、信號傳輸轉換和DCS集散控制系統。
HD214電阻信號處理器與各種滑線電阻器等配套，完成取回參數信號、隔離轉換輸出的工作。隔離輸出的信號可接入數顯控制儀、PLC、變頻器等設備，并對終端接收設備起保護作用。該變送器采用了最先進的數字化技術，具備了傳統模擬儀表所不具備的多項先進性能，即使在大功率變頻控制系統中依然能夠可靠應用；同時，數字化技術的應用有效提高了隔離轉換精度；內部采用數字化調校、無需零點及滿度調整、自動動態零點校準、溫度漂移自動補償?shù)戎T多先進技術。
產品特點：
◇ 輸將1路直流信號隔離分配為2路信號輸出
◇ 輸入/輸出/電源之間全隔離，超強抗干擾能力
◇ 采用最先進的數字化技術，線性好，精度高
◇ SMT表貼工藝及厚膜集成技術，可靠穩定
◇ 自動零點自動校準，自動溫度補償技術
◇ 標準DIN35導軌安裝，裝卸方便,適合密集安裝
◇ 體積小巧，外形美觀，配電、隔離與變送一體
◇ 帶電源指示燈和線路故障指示燈
選型及定貨代碼：
型 號：HD21４-[輸入代碼]/[輸出代碼]
|
名稱 |
基本型號 |
輸入種類 |
輸出種類 |
供電24V |
||
|
輸入代碼 |
輸入信號 |
輸出代碼 |
輸出信號 |
|||
|
電阻信號變送器 （一入二出） |
HD21４- |
1 2 3 4 5 6 7 8 9 Q |
0～100Ω 0～200Ω 0～500Ω 0～1KΩ 0～2KΩ 0～3KΩ 0～5KΩ 0～6KΩ 0～10KΩ 其它 |
1 2 3 4 5 6 7 8 9 Q |
0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它 |
|
（1）輸入和輸出可以任意組合；特殊代碼請向我們確認并用Q表示
（2）選型舉例： HD214-54表示，輸入1路 0～2KΩ ；輸出2路 4～20mA
|
HD214電阻變送器技術規格：輸入/輸出/電源、輸出與輸出之間多方全隔離，超強抗干擾 |
|
|
精確度 |
±0.1～0.2%FS |
|
輸入信號（1路） |
0~10KΩ內任意量程 |
|
輸出信號（2路） |
0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V等 |
|
輸入阻抗 |
≥100K（電壓輸入）；≤50Ω（電流輸入） |
|
輸出負載 |
≥5K（電壓輸出）；≤ 350Ω（電流輸出） |
|
輔助電源 |
DC24V |
|
安裝導軌 |
標準DIN35 |
|
外形尺寸 |
103×85×23 mm |
|
頻率響應 |
≤2000 HZ |
|
使用溫度 |
-10~60℃ |
|
貯存溫度 |
-20~70℃ |
|
溫度系數 |
150ppm/℃ |
|
溫度補償 |
數字化技術，自動溫度補償 |
|
零位校準 |
數字化技術，自動零校準 |
|
最大相對濕度 |
90% (不結露) |
|
隔離電壓 |
1500VDC（1分鐘） |

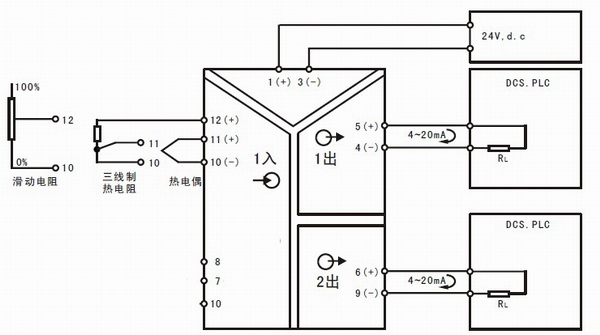

原理接線圖：
