| 詳細參數 | |||
|---|---|---|---|

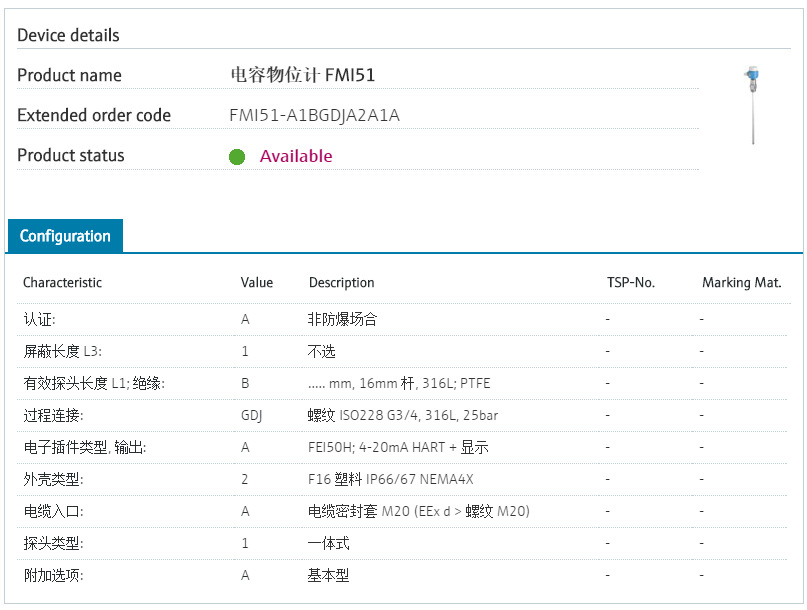

| 品牌 | 恩德斯豪斯 | 型號 | FMI51-A1BGDJA2A1AL1 |
| 類型 | 電容液位計 | 加工定制 | 否 |
電容物位計FMI51-A1BGDJA2A1A L1=4000mm
液位測量
注意壓力和溫度降低
用于液體的連續液位和界面測量
Liquicap FMI51是全絕緣桿式探頭，能夠在多種液體中進行液位監測，在易形成黏附的介質和極高溫度下也能有效測量。測量不受介電常數(dc)的影響。與Fieldgate FXA320 (通過Internet技術遠程查詢測量值)配套使用，Liquicap是庫存管理解決方案的理想選擇。
優勢
符合 IEC 61508標準，可以在功能安全等級為SIL2的安全系統中使用
具有多項證書和通過多種認證，使用可靠，應用廣泛
無需標定(工廠預設置)。測量電導率為100 μS/cm及更高值的介質時，無需標定
過程接液部件采用耐腐蝕的FDA認證材料
通過純文本顯示進行菜單引導式現場設置(可選)
兩級過電壓保護
應用領域
儀表不受介電常數(dc)的影響，液體的電導率為100 μS/cm，且允許測量多種液體，無需重新標定。
過程連接：法蘭和螺紋
過程壓力：-1...+100 bar (+1.450 psi)
測量范圍：0.1...4.0 m (0.3...13 ft)
溫度：-80...+200°C (-112...+392°F)
國際防爆保護認證，溢出保護WHG，SIL，衛生型認證，船級認證
特征和規格
連續液位測量
測量原理
電容物位儀
特點/應用
全絕緣桿式探頭，適用標準和嚴苛工況（溫度、過程、黏附）
界面測量
液體/液體界面，含乳液層
特點
屏蔽段長度
工廠標定
響應時間短
電源/通信
12...36 DC HART
PFM
測量精度
重復性為0.1%
導電性液體測量的線性誤差
<0.25%
環境溫度
-50...+70°C
-58...+158°F
過程溫度
-80...200°C
-112...392°F
過程壓力（絕壓）/大過壓限定值
真空...100 bar
(真空...1450 psi)
主要接液部件
絕緣材料：PTFE、PFA
316L
過程連接
G1/2、G 3/4、G 1、G1 1/2 /NPT 1/2、NPT 3/4、NPT 1"、NPT1 1/2
小法蘭口徑DN25.../ASME 1".../JIS...
衛生型過程連接
Tri-Clamp ISO02852卡箍，無間隙
牛奶接頭
齊平安裝
傳感器長度
總長度： 6m (20ft)
屏蔽段長度：大2m (7ft)
大測量距離
0.1...4.0 m
(0.3...13 ft)
通信
4...20mA HART
PFM
證書和認證
ATEX、FM、CSA、IEC Ex、TIIS、INMETRO、NEPSI
安全認證
溢出保護WHG
SIL
設計認證
EN 10204-3.1
NACE MR0175
衛生型認證
3A、EHEDG
船級認證
GL/ ABS/ DNV
選項
分離型外殼
氣密探頭密封圈
應用限制
與倉頂間隙過小
變化，非導電性介質，電導率< 100 μS/cm
