| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 恩德斯豪斯 | 型號 | 10E25-8LGA1AA0A4BA |
| 原理 | 電磁流量計 | 用途 | 微小流量流量計 |
| 加工定制 | 否 | 外形尺寸 | 否 |

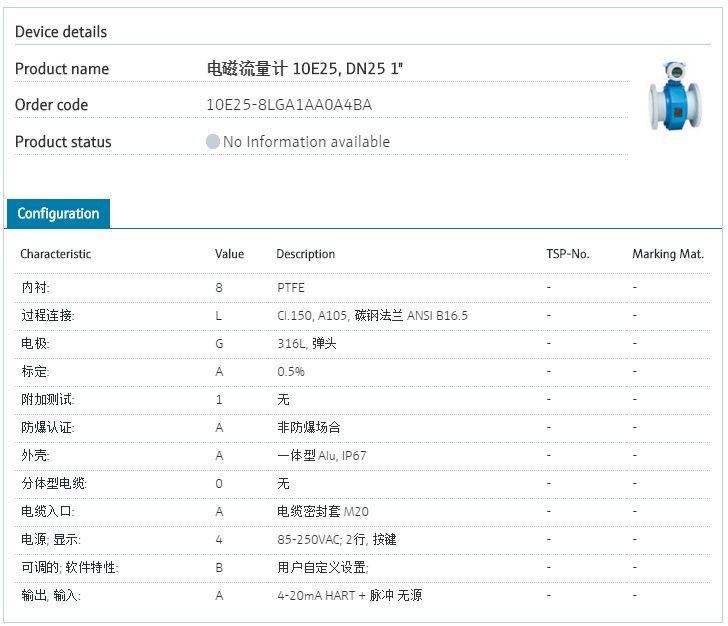

電磁流量計10E25-8LGA1AA0A4BA
Proline Promag 10E 10E25-8LGA1AA0A4BA電磁流量計電磁流量計
經濟型流量計，搭載高性價比變送器
產品規格參數
大測量誤差
體積流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
測量范圍
4 dm3...9600 m3/h (1...44 000 gal/min)
介質溫度范圍
–10...+110 °C (+14...+230 °F)
大過程壓力
PN 40，Cl. 150，20K
接液部件材質
內襯：PTFE
電極：1.4435 (316L)，Alloy C22, 2.4602 (UNS N06022)合金
規格參數
應用領域
Promag E是化工行業的標準型電磁流量傳感器。為化工客戶提供經濟的解決方案。在基本應用場合和直接集成中與Promag 10變送器配套使用，Promag 10E在許多應用場合中提供高精度液體測量，它是大程度降低客戶使用成本的解決方案。Promag 10E提供一體式或分體式儀表。
雙向測量原理不受壓力、密度、溫度和粘度的影響
適用于化工和過程行業中的基本應用
設備特性
標稱口徑：max.DN 600 (24")
所有常用的過程連接
PTFE內襯
兩行顯示，按鍵操作
提供一體式或分體式儀表
HART通信
優勢
經濟型傳感器：基本要求的理想解決方案
節能的流量測量：不會因管道橫截面積限制而產生壓損
免維護：無可移動部件
使用經濟：設計用于簡單應用和直接集成
操作安全：顯示可讀過程信息
完全符合工業標準：IEC/EN/NAMUR
測量原理
電磁
產品標題
具有高性價比變送器的經濟型流量計。
完全適用于化學和加工行業的基本應用。
傳感器特點
經濟高效的傳感器滿足基本要求的理想解決方案。 節能流量測量——沒有由于橫截面收縮造成的壓力損失。 免維護 - 無活動部件。
公稱直徑：大。 DN 600 (24")。所有常見的過程連接。內襯由 PTFE 制成。
特點
經濟高效—為簡單的應用和直接集成而設計。 安全操作—顯示屏提供易于閱讀的過程信息。 完全符合行業標準 – IEC/EN/NAMUR。
帶按鈕的 2 行顯示。 設備為緊湊型或遠程版本。
公稱口徑范圍
DN 15...600 (?...24")
接液部件材質
內襯：PTFE
電極：1.4435 (316L)，Alloy C22, 2.4602 (UNS N06022)合金
測量變量
體積流量
大測量誤差
體積流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
測量范圍
4 dm3...9600 m3/h (1...44 000 gal/min)
大過程壓力
PN 40，Cl. 150，20K
介質溫度范圍
–10...+110 °C (+14...+230 °F)
環境溫度范圍
–10...+60 °C (+14...+140 °F)
傳感器外殼材質
DN 15...300 (?...12")：鋁合金AlSi10Mg，帶涂層
DN 350...600 (14...24")：碳鋼，帶保護漆涂層
傳感器接線盒：鋁合金AlSi10Mg，帶涂層
變送器外殼材質
粉末壓鑄鋁
防護等級
一體式儀表：IP67，type 4X
分體式傳感器（標準）：IP67，type 4X
分體式傳感器（可選）：IP68，type 6P
分體式變送器：IP67，type 4X
顯示/操作
兩行顯示，按鍵操作
通過現場顯示單元和調試軟件設置
輸出
4...20 mA HART（有源）
脈沖/開關量輸出（無源 ）
輸入
無
數字通信
HART
電源
11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆認證
cCSAus
產品安全性
CE認證、C-tick認證、EAC認證
計量認證和證書
在認證標定裝置上標定（符合ISO/IEC 17025標準）
壓力認證和證書
PED
