生產國： 英國
品牌： RENISHAW
型號： PH10MQ PH10M PH10T PHC10-3
MPN： A-5863-3000 A-5863-0100

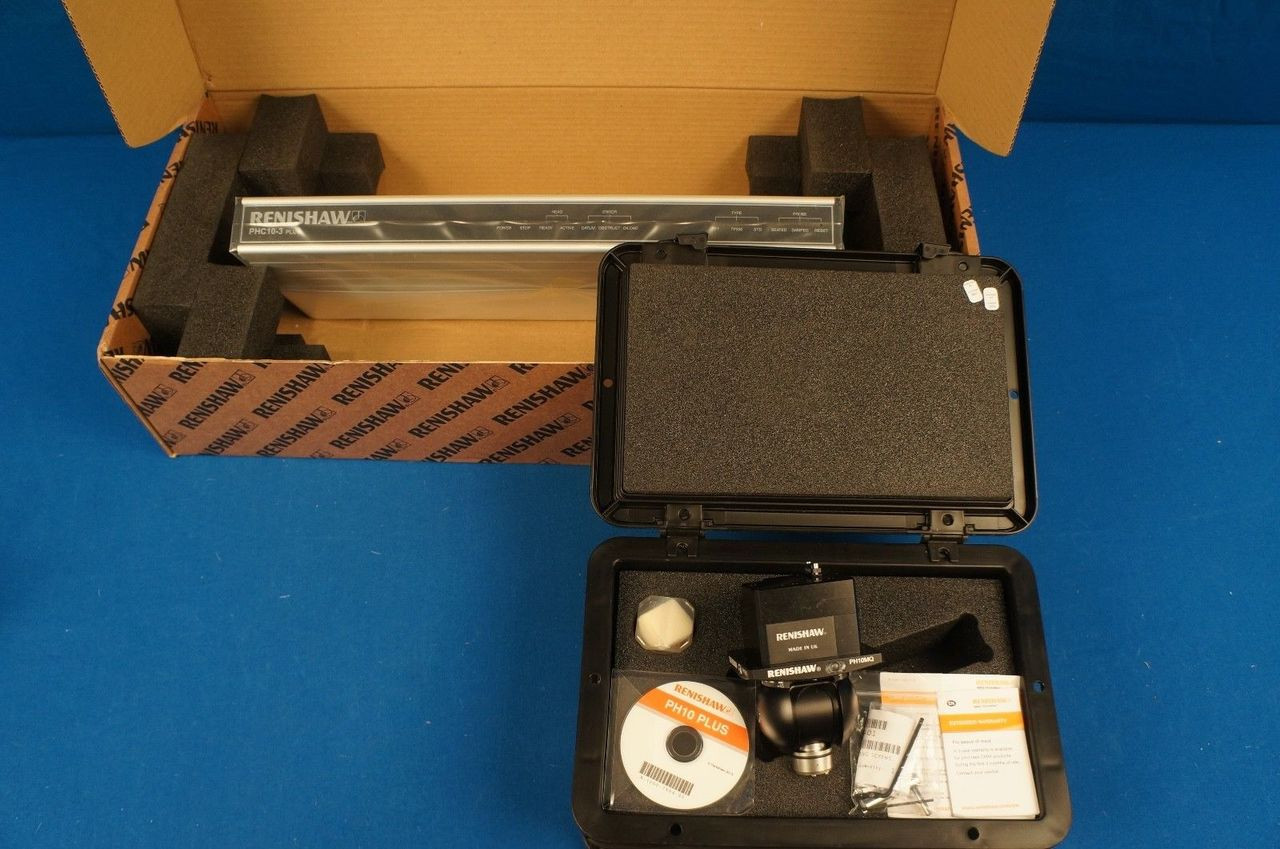

全新包裝，帶2年保修Renishaw PH10MQ PLUS電動探頭和Renishaw PHC10-3 PLUS探頭控制器。
PH10T PLUS或PH10M PLUS可以相同的價格發貨。
用于PHC10-3 PLUS控制器的RS 232和USB通信。
該系列包括三個PH10型號，每個型號都可以攜帶一定范圍的探針和擴展，并且可以在720個可重復的位置進行定位，從而可以訪問最難達到的工件特征。
新型PH10噴頭的所有三種變體現在都提供了修訂后的重復性規格，從0.5 μm（2？）降至0.4 μm（2？）（在62 mm的距離處指明），為用戶提供了更好的測針定位小費。新規格的噴頭在物理上與新的'aqua blast'漆面有所不同，呈現出現代，啞光的黑色外觀。
PH10M可以攜帶較長的延長桿和復雜的探頭，例如SP25M或TP7M。高度可重復的自動接頭可以快速更換探針或延伸桿，而無需重新鑒定。
| 長度 | 117毫米 |
| 寬度 | 62毫米 |
| 重量 | 645克 |
| 探頭安裝 | 自動聯接（多線） |
| 頭部安裝 | PH10M刀柄以適合CMM |
| 適用控制器 | PHC10-3 PLUS |
| 位置重復性 | 0.4微米（0.00002英寸），間距62 mm |
| 總數 職位 | 720 |
| 推薦驅動扭矩可達到 | 0.45牛頓米 |
| 延伸桿可達到 | 使用PAA3擴展板的300毫米（11.8英寸） |
PH10MQ是PH10M的一種變型，它使電動頭可以直接安裝在主軸上，而頭部的B軸位于主軸內部。該選件提供了更整潔，更短的探頭安裝座，只有A軸從主軸伸出。
| 長度 | 73毫米 |
| 寬度 | 80毫米 |
| 重量 | 730克 |
| 探頭安裝 | 自動聯接（多線） |
| 頭部安裝 | 直接到鵝毛筆 |
| 適用控制器 | PHC10-3 PLUS |
| 位置重復性 | 0.4微米（0.00002英寸），間距62 mm |
| 總數 職位 | 720 |
| 推薦驅動扭矩可達到 | 0.45牛頓米 |
| 延伸桿可達到 | 使用PAA3擴展板的300毫米（11.8英寸） |
PH10T與PH10M相似，不同之處在于它具有M8螺紋探頭安裝座來代替自動接頭。
所有M8螺紋探頭，例如TP20和TP200，以及延伸桿都直接安裝在探頭上。PH10T與雷尼紹的所有觸控筆和模塊更換系統完全兼容。
| 長度 | 103毫米 |
| 寬度 | 62毫米 |
| 重量 | 645克 |
| 探頭安裝 | M8螺紋（2線） |
| 頭部安裝 | 適合CMM的刀柄 |
| 適用控制器 | PHC10-3 PLUS |
| 位置重復性 | 0.4微米（0.00002英寸），間距為48毫米（相當于TP2和PS1R測針） |
| 總數 職位 | 720 |
| 推薦驅動扭矩可達到 | 0.45牛頓米 |
| 延伸桿可達到 | 300毫米（11.8英寸）使用PEL4擴展 |
PHC10-3頭部控制器從CMM控件接收指令。PHC10-3控制所有機頭功能并將系統狀態報告給CMM：
PHC10-3不處理任何探頭傳感器信號。這些通過頭部的軸和控制器到探頭的接口都是干凈的。
| 長度 | 180毫米 |
| 寬度 | 440毫米 |
| 高度 | 44毫米 |
| 重量 | 1.5公斤 |
| 資料傳輸 | RS232或USB |
|
電流消耗 （240V時） |
小于1 A |
|
PSU電氣額定值 |
電源電壓：100-240 V±10％ 頻率范圍：50/60 Hz 功耗可達到：49 W 瞬態電壓：安裝類別II |
| 輸入接頭 | 15路“ D” |
| 電源 | 電源適配器提供的24 V DC 49 W |
| 探頭輸出連接器 | 7針DIN或9針D型 |
|
電纜長度可達到 |
|
| 手持控制單元 | HCU1 HCU2 |
